dubbele beglazing, dubbel
glas, dubbelglas
Ook:
isolatieglas. Dubbelglas wordt gevormd door dubbele ruiten die fabrieksmatig aan elkaar verbonden zijn en waarbij de ruimte tussen de ruiten bestaat uit droge lucht.
Dubbelglas, HR (hoog rendement) glas
en drievoudig glas (triple, met drie glasplaten) zijn vormen van
dubbele beglazing.
Drievoudig glas wordt
steeds meer toegepast om tot een passiefhuis
of BENG te komen en wordt ook vaak
gevat onder de generieke term "dubbelglas".
Dubbelglas met twee ruiten heeft één afstandhouder
(scheiding tussen de glasplaten), drievoudig glas heeft twee
afstandhouders.
Enkele positieve eigenschappen van dubbelglas, HR-glas en vooral
Triple (drievoudig glas):
- minder warmteverlies, ook bij grotere raamoppervlakken (betere
warmte-isolatie)
- meer comfort: geen koudezone aan het raam, grotere leefruimte, radiatoren niet noodzakelijk onder het raam,
condensvorming beperkt
zich tot een minimum
- minder stookkosten: minder gebruik van brandstoffen
- meer geluidsisolatie: vaak is wat extra geluidwering van buiten gewenst
- werkt inbraakwerend (door het lawaai dat dubbelglas maakt bij breken)
- drievoudig glas isoleert meestal aanzienlijk beter dan HR++ en heeft
daardoor iets betere waarden in de bepaling van BENG
(1, 2
en 3; energiebehoefte is iets geringer en fossiel energiegebruik is mogelijk
iets lager)
- kosten dubbelglas HR++ zijn vaak ca. 130 euro/m2 incl. btw en
plaatsen (valt best wel mee eigenlijk; kosten van ventilatierooster
ca. 100 euro/meter; kosten schilderwerk extra, dus als er toch
geschilderd moet worden wellicht ook dubbelglas vervangen; situatie
2021)
- kosten drievoudig glas ca. 180 euro/m2 incl. btw en plaatsen
(situatie 2021).

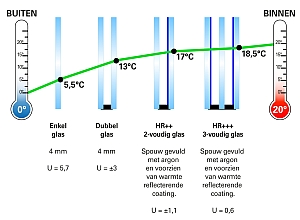

vereenvoudigde vergelijking van isolatiewaarden van verschillende soorten glas
(enkel, dubbel en triple glas); klik voor groter! (evm):
hr+(+) glas, doel van de coating aan spouwzijde
binnenglas (positie 3): warmte binnen houden (onderhoudnl.nl);

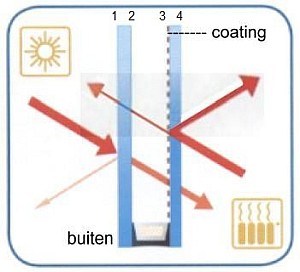

de posities van coating e.d. bij dubbelglas is als volgt: positie 1
is buitenzijde buitenste glasvlak (buitenruit), positie 2 is binnenzijde
buitenruit, positie 3 is buitenzijde binnenruit, positie 4 is binnenzijde
binnenruit:
Voordeel van vooral drievoudig glas (triple), specifiek bij nieuwbouw, zijn:
- isoleert zeer goed; U-waarde = 0,8 W/m2.K is normaal, maar zelfs 0,5 kan ook, dus
minder energiebehoefte bij de BENG-eisen
- minder energiekosten (in combinatie met isolatie van muren e.d. is eventueel
een negatieve energierekening mogelijk)
- verhoogt het comfort.
Nadelen van dubbelgas/HR-glas/drievoudig glas (triple) kunnen zijn, vooral bij
bestaande bouw:
- vooral bij oudere bouw: de condensatie
die normaliter op het enkele glas zou plaatsvinden, vindt na het vervangen van
de enkele beglazing door dubbelglas elders plaats, bijvoorbeeld bij een
minder goed geïsoleerd kozijn, een ongeïsoleerde
buitenmuur of in koude hoeken (er ontstaan door het dubbelglas nieuwe koudebruggen);
vooral bij drievoudig glas kan dit het geval zijn (ook muren en kozijn moeten
bij drievoudig glas zeer goede isolatiewaarden hebben); in dit geval is ook ventilatie zeer belangrijk
- bij een hoge isolatiewaarde (lage U-waarde) is de kans op condens aan de
buitenzijde groter; sommige coatings aan de buitenzijde kunnen dit voorkomen
of het effect verminderen, maar een coating aan de buitenzijde maakt het glas
moeilijker schoon te maken
- vooral drievoudig glas is vrij zwaar en dik (36-62 mm) waardoor de
profielen/kozijnen zwaarder uitgevoerd moeten worden; daar moet zowel in de
ontwerpfase als bij de uitvoering rekening mee worden gehouden (vooral bij
deuren en schuifdeuren)
- drievoudig glas ("triple glass" of "triple
glas") kan door
drukverschillen in de spouwen doorbuigen en breken, zeker bij
(vrijwel) horizontale toepassing (lichtstraat
e.d.)
- sommige soorten dubbelglas en drievoudig glas hebben een coating
aan de binnenzijde (positie 4 bij dubbelglas, dus anders dan bij
de afbeelding hierboven waarde coating op positie 3 zit, en positie 6 bij triple
glas); omdat die coating aan de gebruikerszijde zit, kan zij door het
gebruik beschadigen (glazenwassen e.d.)
- vooral bij drievoudig glas en HR++ is de kans op thermische breuk groter;
een thermische breuk kan in het glas ontstaan wanneer de glaspartij ongelijk wordt beschenen /
beschaduwd of ongelijk wordt verwarmd, bijvoorbeeld:
. door gedeeltelijke schaduw
van zonwering, overstek of dakgoot
. de ruit staat te dicht bij een (hete)
radiator of vloerconvector of open haard of ventilator
. een gordijn hangt te dicht bij de ruit (plaatselijke hitte-opbouw, zorg voor
ruimte tussen glas en gordijn)
. de ruit is beplakt met raamfolie, stickers, tape, isolatiemateriaal (geldt
zowel aan binnen- als aan buitenzijde)
. de ruit zit geklemd in het kader zonder goede isolator (geeft teveel spanning
tussen kozijn en ruit)
. er staat iets tegen de ruit aan;
dus: voorkom dat de ruit voor een deel warm of koel wordt en zorg ervoor dat de
ruit voldoende kan krimpen en uitzetten (gehard glas vermindert wel de kans op
een thermische breuk)
- let op: aannemers plaatsen in buitendeuren nog wel eens dubbelglas
met een slechtere isolatiewaarde dan HR++ omdat anders de deur
"te zwaar" zou worden (te dik); zelfs bij nieuwe deuren
gebeurt dit; bij oude deuren kan dit i.v.m. het gewicht noodzakelijk
lijken, maar de sponning kan ook weggezaagd worden en van nieuwe
glaslatten worden voorzien
- door het gewicht en de omvang kan vervangen van dubbelglas op grote hoogte
problemen geven
- drievoudig glas is, zeker met gelaagd glas of andere extra's, duurder dan HR++
glas
- dubbelglas kan ook letterlijk enigszins
isolerend werken, overdreven gesteld: je ziet de monden van de mensen
buiten bewegen, maar je
hoort niets; drievoudig glas heeft over het algemeen een betere
geluidsisolatie dan dubbelgas.
Opmerkingen
- Om geluidstechnische redenen is bij dubbelglas het aanbrengen van verschillende
dikten van de ruiten gewenst.
- Het verschil tussen dubbelglas en hoogrendementsglas is nauwelijks zichtbaar. Beide
soorten bestaan
uit twee glasbladen met daartussen een spouw
die hermetisch is afgesloten van de buitenwereld. Waar de spouw bij gewone dubbele
beglazing gevuld is met droge lucht, is die bij hoogrendementsglas
(HR++) gevuld met een
edelgas, zoals argon. Edelgas isoleert warmte beter dan
gewone lucht.
De beter isolerende beglazingen worden HR+ en HR++ genoemd. Bij
deze HR-glassoorten is een coating in de vorm van een flinterdun metaallaagje op de spouwzijde van de binnenruit
aangebracht voor betere thermische isolatie: de coating laat de zonnewarmte door naar binnen maar kaatst de warmtestraling die
naar buiten gaat, terug. Een dikkere coating heeft een beter isolerend effect
(maar zal het glas ook meer kleuren en dus mogelijk hinderlijk zijn bij een
woning).
- De isolatiewaarde van o.m. dubbelglas wordt uitgedrukt in de
U-waarde
(de warmtedoorgangscoëfficiënt):
hoe kleiner de U-waarde, hoe beter de isolatie. De gemiddelde
U-waarde van ramen, deuren en kozijnen mag volgens een ministeriële
regeling in een nieuwbouw woning maximaal 1,65 W/m2K zijn, terwijl de toegestane
U-waarde van elke afzonderlijk raam, deur of kozijn volgens NEN 1068 en het
Bouwbesluit maximaal 2,2 W/m2K mag zijn. (Voor een drijvend bouwwerk,
bijvoorbeeld een woonboot, gelden minder strenge waarden.)
- Bij glas, raam en kozijn wordt vrijwel altijd de U-waarde gebruikt; voor een beter begrip is ook de
R-waarde in de tabel hieronder vermeld.
-
Bij ramen en deuren zijn gebruikelijke U-notaties Ufr, Ug of Ugl
en Uw. De combinatie van Uglas, Uraam en Ukozijn wordt gegeven door de zogenoemde Uw-waarde:
Ufr = U-waarde van het kozijn (frame)
Ug of Ugl is U-waarde van het glas (de beglazing)
Uw = Uwindow = U(frame-en-glas).
- Bij de berekening van de Rc van een
bouwdeel (de c van Rc staat voor constructie) spelen ook de Rsi en Rse
(interne en externe overgangsweerstanden) een rol; vandaar dat de U-waarde
van bijvoorbeeld enkel glas met dikte 4 mm en lambda van 0,8 niet
1/(0,004/0,8) = 200 is, maar 1/((0,004/0,8)+0,13+0,04) = ca. 5,7 (zie
eventueel bij R-waarde
notaties).
-
Op dubbelglas wordt meestal (slechts) 10 jaar garantie verstrekt.
soort isolatieglas
kenmerken en solatiewaarden dubbelglas (bron o.m. mosaglas,
voorbeelden)
[U-waarde in W/m2.K]
[R-waarde in m2.K/W]
enkel glas:
(geen isolatieglas)
U=5-6 R< 0,2
dubbelglas:
gewoon dubbelglas
spouw met droge lucht
U=2,0-2,8 (R=ca. 0,5-0,4)
vulling: lucht; dikte: 5-15-4 mm;
ook de maat 6-12-5 mm gangbaar voor glas-spouw-glas
HR
U=2,0-1,6 (R= ca. 0,6-0,5)
HR+
spouw met droge lucht, coating
U=1,6-1,2 (R=ca. 0,8-0,6)
vulling: lucht; dikte: 5-15-4 mm
HR++
spouw met edelgas, coating
U=1,0-1,2 (meestal 1,1; soms 0,9)
(R=0,8-1,0)
vulling: argon of krypton;
dikte: 5-15-4 mm
drievoudig glas (triple glas, HR3-glas,
ook wel HR+++ genoemd), (asymmetrische opbouw, dwz binnenblad dikker dan buitenblad) mogelijk bij
grotere omvang en bij doorvalbeveiligd glas):
HR3 met
8 mm spouwen
glas-spouw-glas-spouw-glas:
4-8-4-8-4
U=0,7 (R=ca. 1,4) vulling: krypton
coating: binnen- en buitenruit aan spouwzijde
HR3 met
12 mm spouwen
glas-spouw-glas-spouw-glas:
4-12-4-12-4
U=0,5 (R=2,0) vulling: krypton
coating: binnen- en buitenruit aan spouwzijde

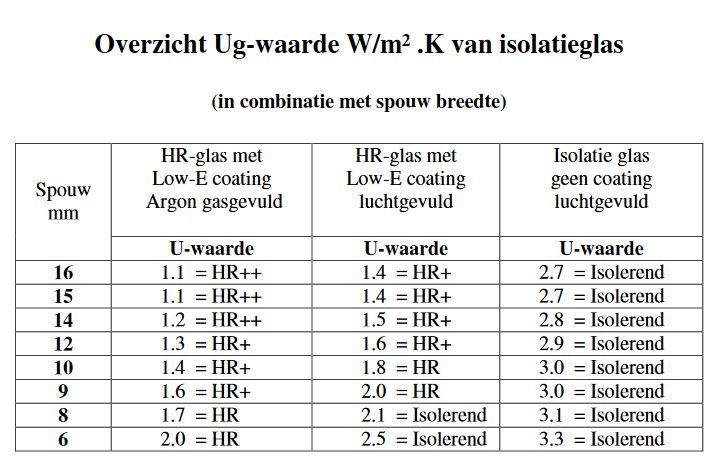

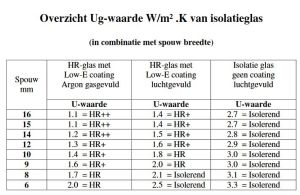

een andere lijst met u-waarde, coating, vulling, spouwbreedte en
hr-waarde; klik voor groter:
kozijnen: een lijstje met de U-waarden van kozijnen, vaak
sterk afhankelijk van fabrikaat (in W/m2.K):
de ouderdom van het isolatieglas is te herleiden uit de datumopdruk die vaak
gedrukt staat in de afstandhouder (vaak niet zo eenvoudig als bij dit wat oudere
exemplaar):
dubbelglas hr++ met 5 en 4 mm glasdikte, spouw van 15 mm, low-e-coating en
argon als gas geeft hier een u-waarde van 1,1 (zeer mooi, 2022, mosa
glas; foto joostdevree):
Coderingen en andere kenmerken in dubbelglas Coderingen in dubbelglas zijn niet verplicht als de leverancier geen KOMO-keur levert!
Eis in een opdrachtverstrekking dus altijd dat de juiste codering in de metalen
rand van de spouw komt te staan; dan is er meer zekerheid dat het ook het
gevraagde en betaalde glas is.
Via de glascodering in de rand is een en ander na te
gaan:
- soort isolatie (bijvoorbeeld HR++)
- soort gas in de glasspouw (AR voor argon, KR voor krypton)
- de productiemaand van het dubbelglas.
De rand van het dubbelglas is luchtdicht. Er zijn vaak twee kleine gaatjes in
het kokerprofiel (het metaal van de rand van het dubbelglas). Deze gaatjes zijn nodig omdat in de rand van het dubbelglas een droogmiddel is aangebracht (korrels).
Eventuele waterdamp (voorstadium van condensatie) in de spouw wordt door de korrels
opgenomen.
Sinds juli 2008 is de betekenis van HR/HR+/HR++ alleen nog maar afhankelijk is van de werkelijke isolatiewaarde (en niet van de spouwbreedte en eventueel gebruik van het Argon/Krypton en een coating). Eigenlijk is dat voor de klant duidelijker, het gaat immers om de mate waarin geïsoleerd wordt.
De classificatie is als volgt (hoe kleiner de U-waarde, hoe beter isolerend):
U-waarde
[W/m2K]
klasse
1,6 < U-waarde < 2,0
HR
1,2 < U-waarde < 1,6
HR+
0,9 < U-waarde < 1,2
HR++
U-waarde = 0,5-0,7
HR3 (drievoudig glas);
vacuümglas
Er kan worden nagegaan of er sprake is van coating: "Pak een aansteker of gebruik de ledlamp van uw smartphone. Houd de vlam (binnenshuis) of de lamp op ongeveer 5 cm van het glas.
U ziet nu in de weerspiegeling van de ruit 4 vlammetjes. De tweede of derde vlam heeft een iets afwijkende kleur. Is de kleur, van binnen in uw woning gezien,
van het tweede vlammetje anders dan de rest dan zit de coating op de spouwzijde van het glas aan de binnenzijde van het huis. Bij
HR++ glas is het aan te raden de coating daar te plaatsen, dus zo dicht mogelijk bij de te weerkaatsen straling (verwarming). Bij
zonwerend glas is de optimale positie zo dicht mogelijk bij de zon dus op de spouwzijde van het buitenglas."
(Met dank aan Glaspunt.)
Extra opties bij dubbelglas
Naast
extra zonwering door de coating kunnen de volgende opties aan dubbelglas worden
toegevoegd:
beveiliging
inbraakwerend, kogelwerend;
principe werkt op "de ruit bij breuk bij elkaar houden"
(o.m. door
draadglas,
kenmerken dubbelglas met draadglas zie bij brandwering verderop)
verschillende categorieën, bijvoorbeeld gelaagd veiligheidsglas met tussenlagen van polyvinylbutyral (PVB-folie), speciale hars of
polycarbonaat
geluidwering
geluidsisolatie van dubbel glas is afhankelijk van:
- de dikte van de glasbladen (massa)
- asymmetrische glasbladen (verschil in dikte)
- de spouw tussen de glasbladen
- de koppeling tussen de glasbladen
- de spouwvulling
- de randabsorptie en randdemping
- de evenwijdigheid van de glasbladen
- integratie van een gelaagde component in de dubbele
beglazing (gelamineerd glas, PVB-folie);
geluidwerend isolatieglas wordt ook toegepast bij scheidingswanden;
voorbeelden: Phonibel
brandwering
vlamdichtheid en brandwering;
principe werkt op "de ruit bij breuk bij elkaar houden";
bijvoorbeeld draadglas (o.m.
4 mm vlakglas, spouw gevuld met Argon, HR++ coating, 6/7 mm
spiegeldraadglas; vaak max. 1,5 m2), gelaagd glas zonder opschuimende tussenlaag
of gelaagd glas met opschuimende tussenlaag;
de opschuimende tussenlaag beperkt bij brand opwarming van het glas en
stralingsdoorgang;
de niet-opschuimende tussenlaag beperkt bij brand door verkoling opwarming
van het glas en stralingsdoorgang;
het gelaagde glas wordt bij brand ondoorzichtig
decoratie
bijvoorbeeld: figuurglas
i.p.v. vlak glas, wemelingen in het
glas (om uiterlijk van oud glas te geven), kruisroeden tussen de glasbladen om kleine raampjes te simuleren
zelfreinigend glas
leveranciersopgave:
"Pilkington Activ is een gewone ruit met een speciale coating aan de buitenkant, die een unieke dubbele actie heeft. Eénmaal blootgesteld aan het daglicht, zorgt de coating voor een tweeledige chemische reactie. Ten eerste wordt al het organische vuil afgebroken en ten tweede vormt het water een film op het glas, waardoor het losgemaakte vuil wordt weggespoeld."
zonwerend door

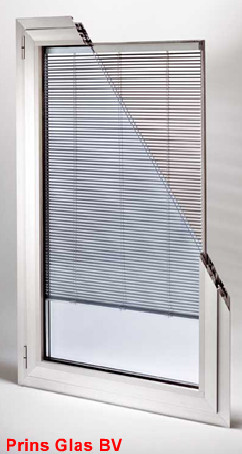

bijvoorbeeld folie of door screens (jaloezieën) als zonwering tussen de glasbladen
(afbeelding rechts);
let wel: vooral bij screens zullen zontoetreding
(g-waarde) en lichttoetreding
(lta-waarde) aanzienlijk
verminderen (ook de kleur van de lamellen speelt een rol)
energie besparend
"Getest is bij Brightlands Materials Center met ramen die:
- aan de binnenkant een thermochrome laag vanadiumoxide hebben die bij een
temperatuur boven 20 graden C infraroodstraling weerkaatst
- op de binnenste glasplaat een 'low-e' laag hebben die
langgolvige infraroodstraling het huis inkaatst en daarmee in de winter
extra isoleert.
Thermochrome ramen zijn waarschijnlijk beduidend goedkoper dan
vergelijkbare ramen met elektrische schakeling." (Pascal Buskens, TNO, in
Technisch Weekblad 2020-13)
minder kans op breuk
gehard glas geeft minder kans op thermische breuk
Bedenk bij "dubbelglas" dat niet alleen het glas belangrijk is voor de
thermische isolatie, maar dat ook de warmteweerstand
van het kozijn een rol speelt:
- hout heeft een R-waarde van ca. 0,4
- kunststof ca. 0,5-1,0 (afhankelijk van de leverancier)
- uitsluitend aluminium of staal slechts ca. 0,17
- aluminium met koude-onderbreking ("thermisch onderbroken") ca.
0,37-0,56 (afhankelijk van de leverancier)
- zogenoemd "superisolerend profiel" ca. 1,25.
Subsidie
Af en toe wordt er door de overheid weer, onder voorwaarden,
subsidie verstrekt.
Monumentenglas (restauratieglas, enkelglas, dubbelglas, vacuümglas)
Voor monumenten bestaat er zowel isolerend enkelglas als dubbelglas met of
zonder spouw. Isolerend enkelglas is verkrijgbaar in de soorten ambachtelijk
(sterk vertekenend), klassiek (licht vertekenend) en modern (strak glas) en in
verschillende diktes; U-waarde vanaf 3,1 W/m2K, dus zeer matig isolerend. Dubbelglas zonder spouw bestaat
uit twee glasplaten met een folie als tussenlaag en heeft een U-waarde van 3,7
dus ook zeer matig isolerend.
Dubbelglas met spouw is verkrijgbaar met in kleur aangepaste metalen rand en
lagere, betere U-waardes.
Monumentenglas kan mogelijk in de sponning worden geplaatst met een speciale mastiek
die op stopverf lijkt: Monustop, de stopverf-vervanger van Den Braven. ("De lijnolie in
de echte ouderwetse stopverf tast de randafdichting van isolatieglas aan.")
Er zijn verschillende soorten dubbelglas die vrijwel vlak is en bij monumenten
kunnen worden toegepast: klassiek glas met een
lichte vertekening, ambachtelijk glas met vertekening, reliëf en verkleuring.
Monumenten-dubbelglas is dus bijvoorbeeld verkrijgbaar in:
- historisch (ambachtelijke glas met vertekening, reliëf en verkleuring; huizen
vóór 1920)
- klassiek (klassiek glas met een lichte vertekening; huizen gebouwd tussen 1920 en
1960)
- modern (vrijwel vlak glas; huizen ná 1960).
Bedenk wel dat sterk isolerend glas bij een slecht geïsoleerd gebouw
voor problemen kan zorgen (mogelijk condensatie op kozijnen, muren e.d. in
plaats van op de glasruiten; extreme kierdichting houdt vochtige lucht
binnenshuis wat ongezond kan zijn). Bij slecht geïsoleerde gebouwen is vaak
isolerend "enkel glas" met een U-waarde van 1,5-3,0 W/m2K een
sterke vooruitgang in warmte-isolatie, omdat normaal enkel glas een U-waarde van
5 à 6 W/m2K heeft.
Naast dubbelglas bestaat er ook vacuümglas:
- dun (6-12 mm dik)
- sterk isolerend (Fineo 8 beglazing heeft een U-waarde van 0,7 W/m2K
bij dikte van 7,7 mm; BENGglas heeft een U van 0,4 bij dikte van 8,3 mm; gegevens van de
leveranciers)
- past meestal in bestaande sponningen (zeer geschikt voor monumenten waar dik
dubbelglas of drievoudig glas misstaat)
- verkrijgbaar in glas met vertekening
- zeer duur (ca. 350 euro/m2?)
- ventiel vaak zichtbaar (dunnere versies alleen?)
- niet in al te grote formaten
- korte garantieperfiode van soms maar 5 jaar (Fineo en BENGglas geven 15 jaar
garantie)
- weinig is nog ervaring met vacuümglas, zeker wat betreft levensduur
- zijn de micro- afstandhouders toch misschien zichtbaar?
Zie Van Ruysdael, Stolker
(Monuglas), Lamberts
en voor vacuümglas Fineo
en BENGglas.
Wiener Sprossen
Bij Wiener Sprossen wordt
tussen de
ruiten van het dubbelglas een aluminium
of kunststof
vakverdeling gemaakt en op deze vakverdeling worden aan de
buitenkant glaslatten verlijmd (meestal hout of kunststof). Hierdoor heeft het geheel een traditioneel
uiterlijk, zeker als de kleur van alle afstandhouders eenzelfde donkere of juist
lichte kleur heeft (in ieder geval geen aluminium-kleur). De vlakverdeling kan gemaakt worden met dezelfde soort afstandhouders
tussen de glasplaten, maar ook met kunststof afstandhouders.
Drievoudig glas ("driedubbel" glas)
Uit het tabelletje met HR+ e.d. blijkt duidelijk hoe gunstig de isolatie is met
drievoudig glas, dus met twee spouwen.
De variant met float glas 4 mm en 12 mm spouwen (4-12-4-12-4) heeft bij een
vulling met Krypton en zowel buiten- als binnenruit aan de spouwzijde
voorzien van coating een U-waarde van 0,5 W/m2K.
De kosten zijn uiteraard ook hoger dan die van HR++ dubbelglas. Drievoudig glas
kost gemiddeld ca. 100 euro/m2 en HR++ toch ook ca. 50 euro/m2, dus relatief
kleine bedragen t.o.v. andere kosten van nieuwbouw of verbouwing.
Zie eventueel, vooral voor monumenten of anderszins ramen die moeilijk van
dubbelglas zijn te voorzien: voorzetraam.
Zie ook isolatie. Eng. double glazing, insulating glass
