systeemvloer



systeemvloer

1. Een systeemvloer is een (meestal betonnen) vloer die volgens een bepaald systeem gelegd wordt, d.w.z. uitgaande van standaardonderdelen zoals betonbalken, en als isolatiemateriaal polystyreen (piepschuim). De stijve delen van de vloer zorgen voor de noodzakelijke wapening. Meestal is een afwerkvloer (dekvloer) nodig.
Voordelen van een systeemvloer zijn:
- licht in gewicht
- de isolatie is in het systeem verwerkt
- gemakkelijk aan te brengen (eventueel met een hijskraan)
- geen onderhoud.


De systeemvloer van de eerste twee foto's boven wordt samengesteld met betonnen balken (elk in de vorm van een omgekeerde T), met daartussen geïsoleerde elementen, die afgestort worden met vulbeton, waarna de afwerkvloer kan worden aangebracht.

Het leggen van beton vloeren op een houten ondervloer of, na verwijderen van de houten vloer, de houten balken van die vloer, gebeurt meestal met zogenoemde Lewis® zwaluwstaartplaten® (eerste foto rechtsboven). De houten vloer wordt eruit gehaald en de vrijkomende balken dienen als ondersteuning voor de nieuwe zwaluwstaartvormige plaatvloer. Het grote voordeel van deze zwaluwstaartplaten is de geringe dikte, samen met het beton ongeveer 40 mm dik. Dit is mogelijk door de zwaluwstaartprofielen in de plaat, die als wapening dienen. Hierdoor ontstaat een zeer sterke en toch dunne vloer.

Soorten systeemvloeren zijn onder meer:
- airdeck-vloer
- bollenplaatvloer (bubbledeck)
- broodjesvloer (combinatievloer, balk- en broodjesvloer, staltonvloer)
- breedplaatvloer (bekistingsplaatvloer)
- cassettevloer
- glazen vloer (wordt niet vaak een systeemvloer genoemd, is geen betonnen vloer)
- holcon-vloer
- kanaalplaatvloer
- plaatvloer
- renovatievloer (is meestal een soort broodjesvloer)
- ribcassettevloer
- staalframevloer
- staalplaatbetonvloer (bijvoorbeeld Lewis® zwaluwstaartplaat)
- TT-plaatvloer
- wingplaatvloer.

En vroeger behoorden tot de systeemvloeren:
- cusveller vloer
- holle bouwsteenvloer (losse potten).

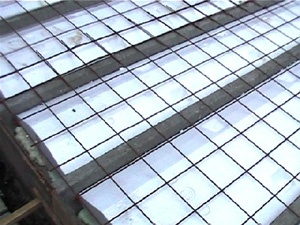

systeemvloeren broodjesvloer:


systeemvloer

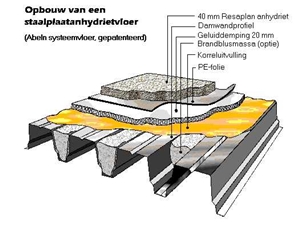

staalplaatanhydrietvloer; klik voor groter:

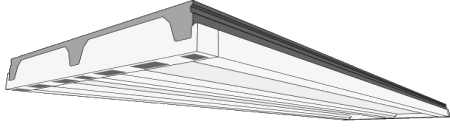

ribcassettevloer (betonson):

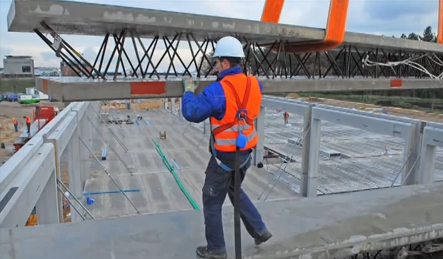

holcon-vloer, voor een grote overspanning en met veel ruimte voor leidingen in de vloer;
klik voor groter (holcon):


Zie ook bijvoorbeeld gewapend beton, verloren bekisting, vloerplaat en de producten- en leveranciersindex op NBD-online (in zoekbox: systeemvloer).
Verg. sandwichelement (een systeemelement voor het dak).

Eng. (omschrijving) floor consisting of prefabricated components


2. Systeemvloer is een andere benaming voor "verhoogde vloer". Zie verder bij verhoogde vloer.


verhoogde vloer in een kantoor waarbij bamboe als toplaag werd toegepast;
klik voor groter (pbs verhoogde vloeren):


3. Ook bijvoorbeeld bij tentverhuur wordt over een systeemvloer gesproken: een vloer die meestal uit gelijkvormige delen bestaat en gemakkelijk is te leggen en weer te verwijderen.
De meest bekende vormen van systeemvloeren die worden gebruikt in een tent zijn de vlondervloeren of de cassettevloeren.
Vlondervloeren worden direct op de ondergrond gelegd om te zorgen dat bezoekers droge en schone voeten houden.
Cassettevloeren worden voornamelijk gebruikt wanneer er veel oneffenheden in de ondergrond zitten, omdat deze vloer (waterpas) te stellen is. Tevens dient deze vloer als verankering van het gehele object.

Meer informatie over systeemvloeren die worden gebruikt als ondergrond in tenten zijn te vinden op de tentvloeren pagina van Tentenverhuur.

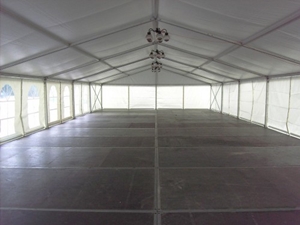

systeemvloeren van tentenverhuur

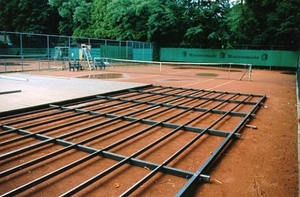

cassettenvloer (tentenverhuur):

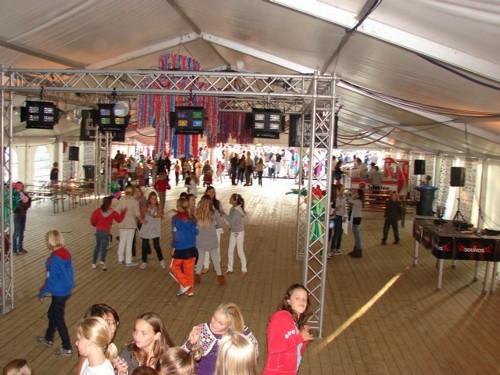

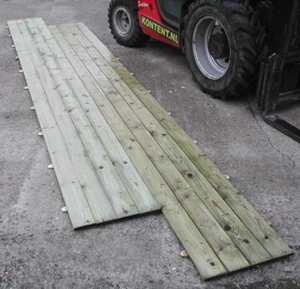

vlondervloer (tentenverhuur):


Eng. (omschrijving) floor consisting of prefabricated components
