renovatievloer

Een renovatievloer is een nieuwe vloer in een bestaand pand. Vooral de houten balken van de beganegrondvloeren van oude woningen zijn na verloop van tijd aan vervanging toe. Er zijn een aantal leveranciers van renovatievloeren die een geïsoleerde vloer aanbrengen.
Vaak zijn renovatievloeren zogenoemde systeemvloeren.
De meeste systemen zijn droge systemen (d.w.z. er wordt geen beton gestort en geen zandcement afwerkvloer) omdat dat sneller werkt dan het natte systeem (d.w.z. een gewapend betonnen vloerlaag over de liggers en polystyreen vulelementen). Bij renovatie is het doel zo snel mogelijk te slopen en de nieuwe vloer te leggen.
Let op: bij het natte systeem moeten de bewoners wachten tot het beton gehard én droog is van zowel de drukvloer als de afwerkvloer! Ook het gewicht van het natte systeem kan voor oude huizen een belemmering vormen. Uiteraard kan beton, en daarmee het nattesysteem, een specifieke wens zijn van de klant; licht de klant wel in over de hoogstwaarschijnlijk langere doorlooptijd van het project.
Bij een aantal systemen kan vloerverwarming worden toegepast, maar bijvoorbeeld bij de droge systemen meestal niet (de vloer is dan niet stijf genoeg voor de voerverwarming); vraag hiernaar bij de leverancier!.

Een greep uit het aanbod, waarbij altijd de bestaande balken en vloer verwijderd worden:

• VBI PS-renovatievloer, stalen I-liggers en EPS-elementen (droog systeem of nat, naar keuze)

• SL-combinatievloer, stalen T-liggers en EPS-elementen (droog systeem of nat, naar keuze)

• Cassettevloer 6.2, cassettes met stalen toplaag en bodem met EPS ertussen (droog systeem)

• Compofloor, dubbel-kokervormig element met kunststof composiet toplaag en bodem met EPS ertussen (droog systeem)

• OP-Deck, een geïsoleerde staalplaatbetonvloer (nat systeem)

• Reno Acero, met staal gewapende kunststof I-liggers en PS-elementen (droog systeem)

• Reno Concreto, met staal gewapende kunststof I-liggers en PS-elementen (nat systeem)

• Ook de broodjesvloer (combinatievloer; droog of nat systeem, naar keuze) kan vaak worden toegepast, maar betonnen liggers worden bij renovatie niet graag gebruikt omdat die nogal zwaar zijn.

VBI PS-renovatievloer
Kenmerken:
- Naar keuze droog systeem (d.w.z. er wordt geen beton gestort en geen zandcement afwerkvloer) of nat systeem (d.w.z. een gewapend betonnen vloerlaag over de liggers en polystyreen vulelementen).
- I-liggers van staal; de liggers komen met hun uiteinden te liggen op nieuwe stalen regels aan de muren zodat de liggers goed horizontaal liggen en men onafhankelijk is van de oude balkgaten.
- Isolatie met polystyreen vulelementen, tussen de liggers en onder de liggers; Rc=3,5 met wit EPS (expanded polystyreen); RC=5,0 met grijs EPS.
- Droog systeem: bedekking van plaatmateriaal, underlayment of cementgebonden plaat, minimaal 18 mm dik. Waarschijnlijk nog een dampremmende folie onder het plaatmateriaal?
- Nat systeem: bedekking met druklaag voorzien van een bouwstaalnet wapening en een afwerklaag.

- VBI PS-renovatievloer Algemeen.
- Technische specificaties en verwerkingsvoorschrift van de VBI PS-renovatievloer Droog.
- Technische specificaties en verwerkingsvoorschrift van de VBI PS-renovatievloer Standaard.
- Het "semi-droge" systeem heeft op de PS-renovatievloer Droog in plaats van de afwerkplaat een zwaluwstaartplaat waarop beton wordt gestort. Voordeel is dat de stabiele vloer geschikt is voor vloerverwarming (net als de Standaard renovatievloer).
- Voor meer gegevens: VBI of VBI-Techniek.

klik op de meeste afbeeldingen voor groter schematische opbouw van een vbi ps-renovatievloer, droog systeem (vbi):

schematische opbouw van een vbi ps-renovatievloer, nat systeem (vbi):

opbouw van een vbi ps-renovatievloer, nat systeem (vbi):

schematische opbouw van een vbi ps-renovatievloer met zwaluwstaartplaten en beton, "semi-droog" systeem (vbi):

een voorbeeld van het leggen van de vbi ps-renovatievloer (vbi):

SL-combinatievloer
Kenmerken, vergelijkbaar met de VBI-PS-renovatievloer (zie hierboven):
- Naar keuze droog systeem (d.w.z. er wordt geen beton gestort en geen zandcement afwerkvloer) of nat systeem (d.w.z. een gewapend betonnen vloerlaag over de liggers en polystyreen vulelementen).
- De stalen liggers zijn tegen corrosie beschermd met een Magnelis beschermlaag en hebben een gewicht van slechts 5 kg/m. De vloer zelf weegt, incl. underlayment, 21 kg/m2.
- Polystyreen "broodjes" tussen en onder de liggers.
- Info SL-combinatievloer droog.
- Info SL-combinatievloer nat.
- Fabrikant/leverancier is Havebo.

een voorbeeld van de sl-combinatievloer (havebo):

en droog belegd met bijvoorbeeld underlayment (havebo):

de koppen van de metalen t-balken zijn met kunststof bedekt (havebo):

Cassettevloer 6.2
Kenmerken:
- Droog systeem, d.w.z. er wordt geen beton gestort en geen zandcement afwerkvloer.
- De cassettes bestaan uit een combinatie van EPS en staal, met een Magnelis beschermlaag tegen corrosie. Het staal is als het ware een harnas voor het polystyreen.
- Voordeel van dit systeem is dat er alleen L-vormige randlijnen van staal nodig zijn om de grote cassettes op neer te leggen (ook dit staal is met Magnelis beschermd). Dus snelle montage.
- De cassettes hebben een laag eigen gewicht (8,2 kg/m en 12 kg/m2, zijn dus goed hanteerbaar) en schuiven in elkaar voor een goede dichting.
- Totaal gewicht incl. underlayment is 22 kg/m2.
- De cassettes worden op maat door de fabrikant geleverd.
- Info Cassettevloer 6.2.
- Fabrikant/leverancier is Havebo.

de polystyreen cassettes met stalen toplaag en bodem (havebo):

droge afwerking met underlayment (havebo):

uitleg van de onderdelen; klik voor groter! (havebo):

Compofloor renovatievloer
Kenmerken:
- Droog systeem (kan eventueel ook als nat systeem toegepast worden bij de afwerking).
- De elementen bestaan uit een combinatie van EPS en glasvezelversterkte kunststof composiet. Elk element heeft twee compartimenten, gescheiden door composiet. De composiet is als het ware het harnas voor het polystyreen in het element.
- De elementen worden op een composiet koker gelegd die geplaatst is in verzinkt stalen beugels aan de muur.
- Snelle montage.
- De elementen hebben een betrekkelijk laag eigen gewicht, zijn goed hanteerbaar en schuiven in elkaar voor een goede dichting.
- Totale vloerbelasting 275 kg/m2 (scheidingswanden 100 kg/2 plus opgelegde belasting 175 kg/m2).
- Warmteweerstand Rc is 4,38 m2K/W
- Werkende breedte per element 617 mm.
- Vloerdikte van onderzijde elementvloer tot en met bovenzijde OSB-4 afwerkvloer is 202 mm. De OSB/4 afwerkvloer is voorzien van messing en groef.
- Vloeroverspanning max. 4,5 m.
- Info Compofloor.
- Fabrikant/leverancier is Compofloor.

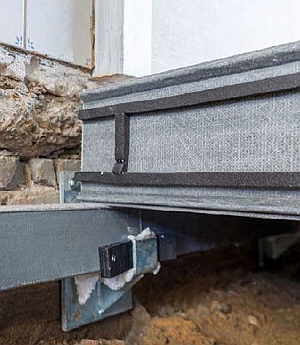

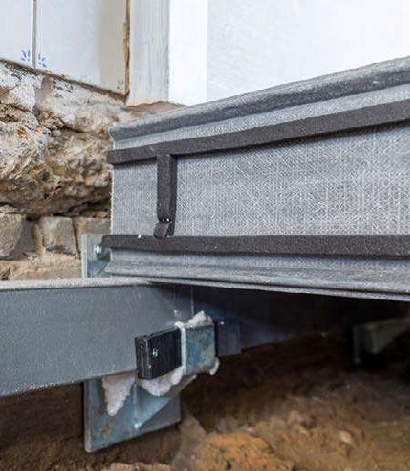

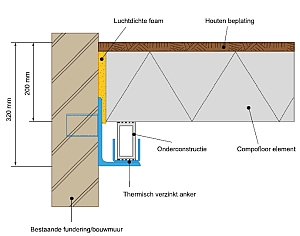

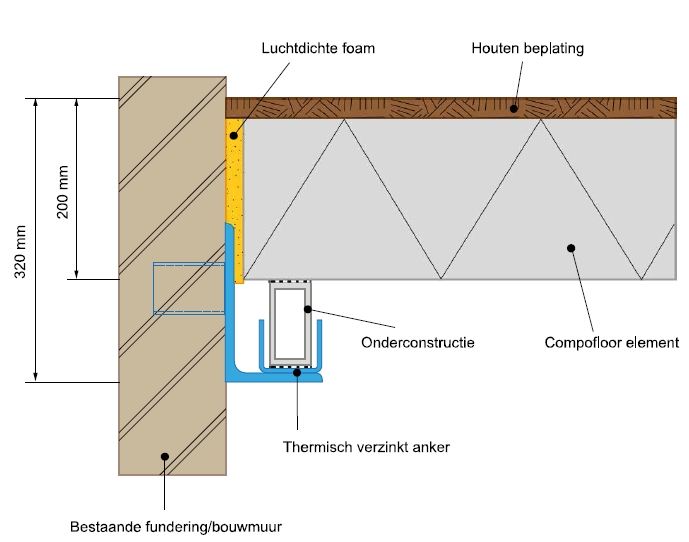

compofloor met draaganker aan fundering/bouwmuur, draagkoker (onderconstructie), compofloor element en osb4 afwerking (compofloor):

OP-Deck renovatievloer
Kenmerken:
- Nat systeem, d.w.z. er wordt beton gestort en een afwerkvloer van zandcement o.d. Denk wel aan de vrij lange wachttijd i.v.m. harding en droogtijd van beton en zandcement, zeker voor renovatie.
- OP-Deck is een sandwich vloerpaneel.
- De wapening bestaat uit dunne geprofileerde staalplaat met PIR-schuimisolatie.
- EPS-profielblokken op het sandwichpaneel zorgen voor verdere gewichtsbesparing omdat minder beton nodig is.
- Maximale vrije overspanning is 10 m dus ruim binnen de breedte van de meeste woningen.
- Wapeningststaal tussen de EPS-profielblokken en een wapeningsnet om een gewapend betonnen vloer te verkrijgen.
- Brochure OP-Deck vloersysteem.
- Voor meer gegevens: Reppel.

schema's van de op-deck renovatievloer (reppel):

Verg. Lewis® zwaluwstaartplaten.

Reno Acero renovatievloer
- Droog systeem d.w.z. er wordt geen beton gestort en geen zandcement afwerkvloer.
- Liggers van met staal gewapende kunststof; de liggers komen in de balkinkassingen van de oude vloerbalken; de liggers zijn van kunststof en daarmee ongevoelig voor vocht, zelfs in het geval van blank staande kruipruimten.
- Isolatie door PS-elementen tussen en onder de liggers (Rc van 3,5 tot 6,0, afhankelijk van de dikte van de elementen).
- Bedekking met dampremmende folie en underlayment.
- Vloer met een zeer laag gewicht van 30 kg/m2.
- Brochure Reno Acero.
- Voor meer gegevens: product Reno Acero van Renomaat (De Hoop Pekso).

werkschema van een  reno duro vloer; klik voor groter (renomaat):

schematische opbouw van een reno duro vloer; klik voor groter (renomaat):

Zie eventueel verloren bekisting.

Reno Concreto renovatievloer
- Nat systeem (betonlaag en zandcement afwerkvloer).
- Gecoate stalen liggers, vulelementen van EPS, betonnen druklaag en cementgebonden afwerklaag.
- Isolatie door de polystyreen-elementen tussen en onder de liggers.
- Geschikt voor woningen op funderingen met meer draagkracht (door de massa van beton en zandcement).
- Brochure Reno Concreto.

renovatievloer reno concreto; klik voor groter! (de hoop pekso):

Eng. renovation floor
