Een trekstaaf of trekstang heeft meer betekenissen:


1. Ook: trekanker; soms: trekbalk. Een trekstaaf of trekstang is een betrekkelijk dunne, meestal ijzeren stang of I-profiel tussen bouwelementen met als functie de naar buiten gerichte krachten op die bouwdelen "in toom" te houden. Een trekstang moet sterk genoeg zijn om niet te bezwijken door de naar buiten gerichte krachten.
(De naar binnen gerichte krachten worden door een drukstang in toom gehouden; een drukstang moet sterk en dik genoeg zijn om niet te buigen door de naar binnen gerichte krachten.)

Voorbeelden van het gebruik van trekstaven:
- staven in een windverband in wanden en daken (bijvoorbeeld ook vaak bij vliesgevels, structural glazing)
- staven onder of boven een gekromd of v-vormig dak, brugdeel o.d., tegen spatkrachten (o.m. onderspanningen in houten en stalen spanten)
- stangen tussen twee zuilen, pijlers of muren in een kerk of ander gebouw, waardoor een ijlere architectuur mogelijk is (bijvoorbeeld in een Gotische kerk)
- stangen aan een muur of pijler of pyloon om een luifel, overkapping o.d. op haar plaats te houden (bijvoorbeeld de tuien van pylonen)
- de verticale trekstang geeft bij gestapelde bouw bijvoorbeeld een kalkzandstenen penant die haaks op de bouwmuur staat (korte stabiliteitswand) meer stabiliteit
- bepaalde delen van een vakwerk die de trek opvangen; als ze van hout zijn worden deze "staven" trekbalken genoemd (zie bijvoorbeeld het Belgisch spant).

Trekstaven zijn meestal van rvs of thermisch verzinkt staal.
Trekstaven kunnen verlengd worden door ze ter plaatse een schroefdraad te geven en als verbindingsstuk een wartel of mof te gebruiken. Door een mof met ophangoog kunnen meer trekstangen (of drukstangen) bevestigd worden.
Voorspanning op stalen trekstaven is mogelijk door de stang aan beide zijden van de mof aan te trekken en de mof aan beide zijden te draaien zodat die spanning gehandhaafd wordt.

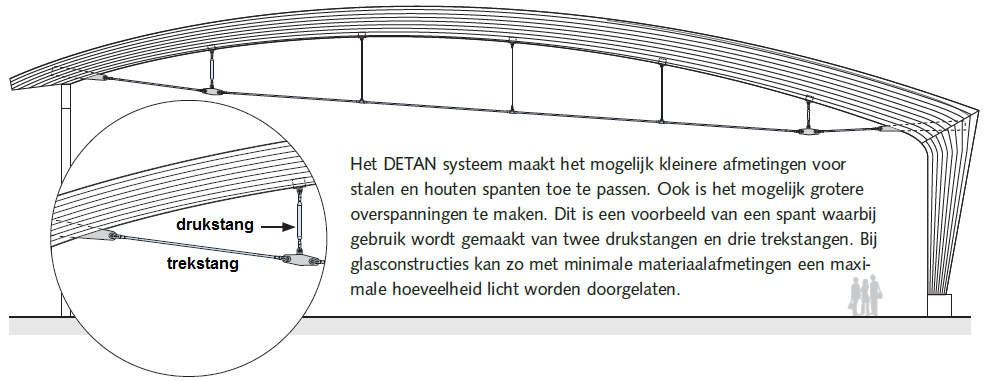

trekstang en drukstang bij een overspanning, gekoppeld door een mof met ophangoog, detan trekstangensysteem;
klik voor de volledige afbeelding! (halfen):


trekstangen met een
koppelschijf bij een windverband, detan trekstangensysteem (halfen):


trekstangen met een

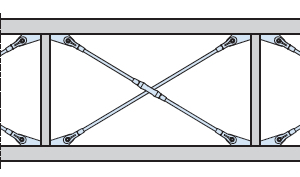

kruismof bij een windverband, detan trekstangensysteem (halfen):


trekstangsysteem en uitvoeringen
zonder mof, met mof en met mof met ophangoog, detan trekstangensysteem (halfen):

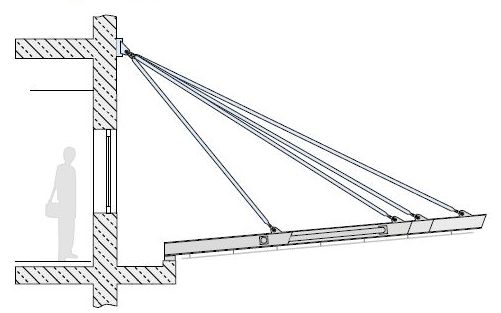

trekstang bij een omvangrijke luifel; detan trekstangensysteem (halfen):

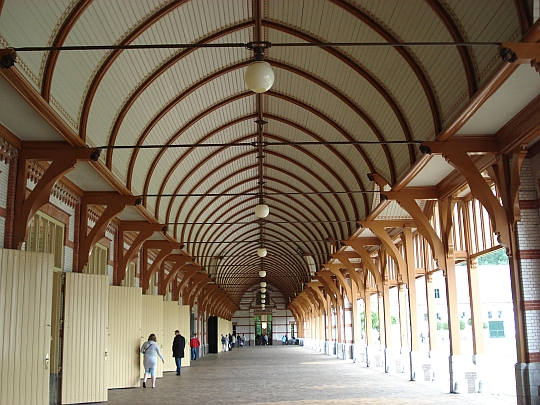

trekstangen bij de koninklijke stallen van het loo;
klik voor groter (foto joostdevree):

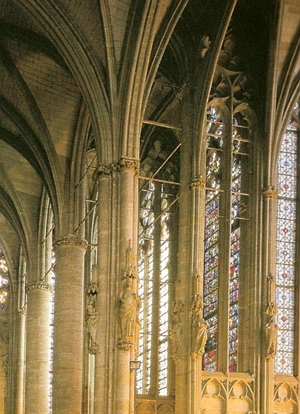

een veelheid van trekstaven in een gotische kerk:

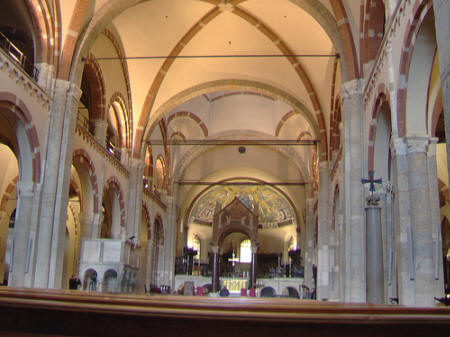

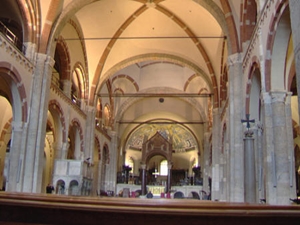

trekstaven in de sant ambrogio, milaan:

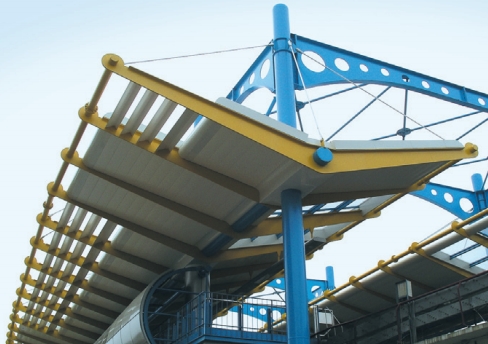

trekstaven (ancon building systems):


trekstaven bij een v-vormig dak (ancon building systems):

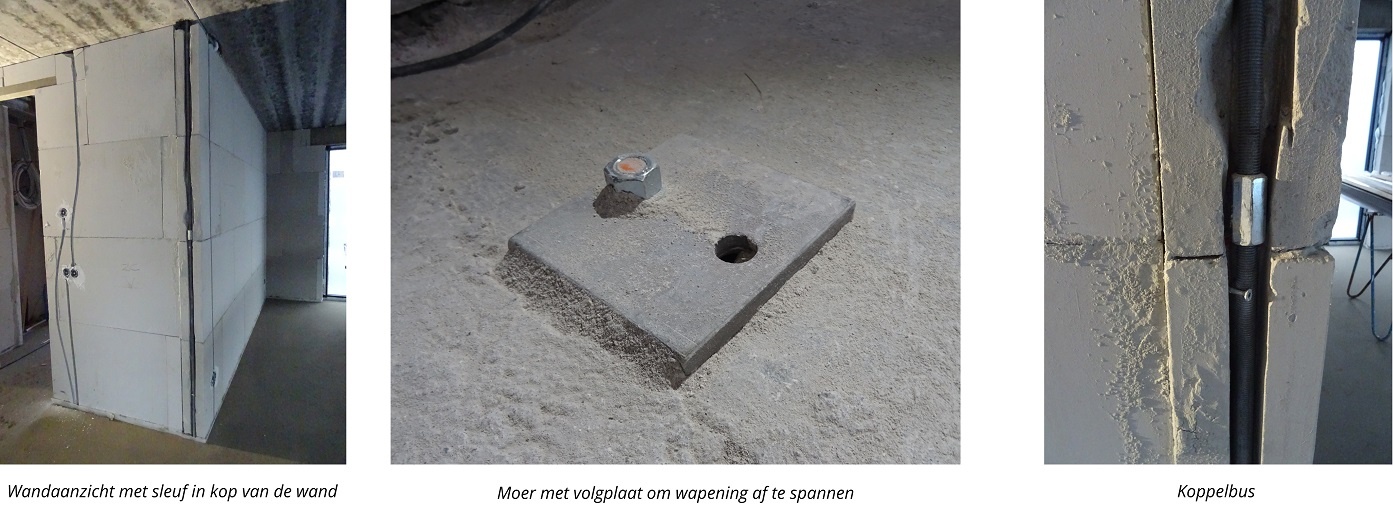

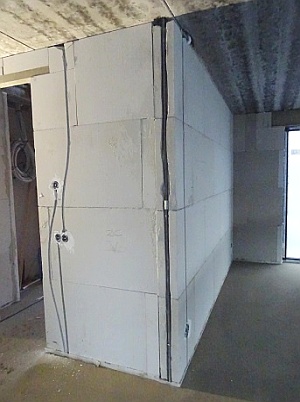

verticale trekstang bij kalkzandsteen (stabiliteits)wanden; klik voor meer afbeeldingen (calduran):

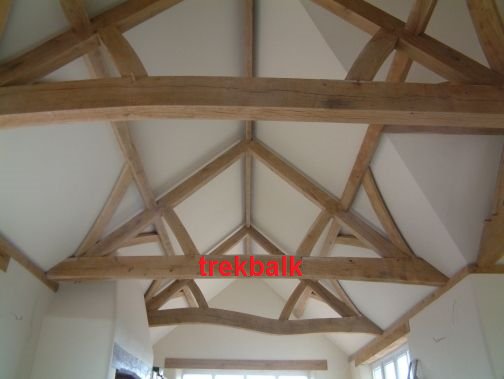

trekbalk (trekplaat):


Documentatie
- Detan trekstangsystemen (Halfen)

- Ancon 500 tension systems


Verg. trekplaat (trekbalk), koppelstaaf.

Eng. tension bar, tie bar; (als onderdeel van een vakwerk) tension member


2. Een trekstaaf is een een wapeningsstaaf in bijvoorbeeld gewapend beton: een staaf die op trek belast is en in die toestand een versteviging van het gewapend beton geeft.


de

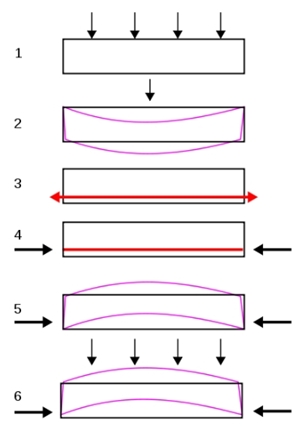

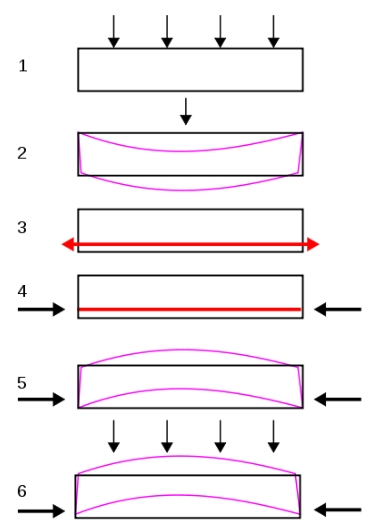

roodgekleurde wapening geeft een trekstaaf aan (wikipedia):


Eng. tension bar
