belgisch spant



belgisch spant

Ook, soms: W-spant. Een Belgisch spant is een symmetrische spantconstructie waarbij een aantal staven niet geheel loodrecht op de spantbenen staan (drukstaven, ter opvanging van drukkrachten) en de overige vakwerkstaven verbindingen vormen (trekstaven, om trekkrachten op te vangen).
De onderregel is de basis van het spant. Soms is de onderregel enigszins geknikt: de geknikte onderregel geeft iets meer ruimte onder het spant en er kan met kortere balken worden volstaan; vooral bij het houten Belgische spant kan dit meespelen.

Het Belgische spant werd, vooral in staal, vaak toegepast bij grotere overspanningen (tot ca. 15 meter).
De afbeeldingen tonen het Belgische spant en een aantal andere die daar veel gelijkenis mee vertonen.

Het Belgisch spant is een soort V-spant en lijkt zeer veel op een Engels spant:
- bij een Engels spant zijn een aantal staven echter wl loodrecht (de "verticalen").

Het Belgisch spant lijkt ook op het Polonceau-spant; de verschillen:


het Belgische spant   het Polonceau-spant
- bestaat vaak uit veel driehoeken   - bestaat vaak uit minder driehoeken
- heeft meestal geen grote open driehoek in het middendeel   - heeft vaak een grote open driehoek in het middendeel
- heeft vaak een verticaal (makelaar, koningsstijl) in de middendriehoek   - heeft dus meestal geen verticaal in de middendriehoek

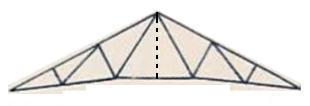

belgisch spant (eerste met knooppunten):


een vergelijking:
duits spant en polonceau-spant, engels spant en belgisch spant:


belgische spanten met knikverkorter e.d. (boek constructie van gebouwen van j.g. wattjes):


een iets ander belgisch spant
(met knikverkorters)

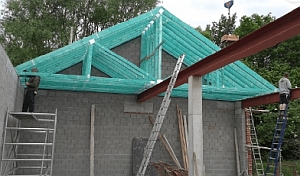

belgische spanten, gereed om te verschuiven naar de juiste locatie (interbo bvba):


Afbeeldingen Berekening van Constructies (ir D. Vandepitte), Aannemersbedrijf Koning in Santpoort, Interbo BVBA en Chest of Books.

Eng. Belgian truss; met knikverkorters: fink truss
