samengestelde balklaag



samengestelde balklaag

Een balklaag is het geheel van horizontale balken ter ondersteuning van een vloer.
Een samengestelde balklaag bestaat uit kleinere balkjes (kinderbalken of kinderbinten) die de vloer dragen en die rusten in of op de moerbalken. De moerbalken kunnen op hun beurt worden ondersteund door een onderslagbalk.
De vloerdelen van de verdieping zijn op de kinderbalken aangebracht.


samengestelde balklaag met vloerdelen, kinderbalk en moerbalk; de kinderbalken liggen hier
in de moerbalk; klik voor groter (foto j.p. staal, april 1972, cultureel erfgoed):


samengestelde balklaag op consoles; samengesteld dus hier zijn wel moerbalken; klik voor groter (tekening edwin orsel, uit sleutelstukken en consoles in leiden van e. orsel en i.s. van der spek, erfgoed leiden):


 A = moerbalk, B = kinderbalken, C = console

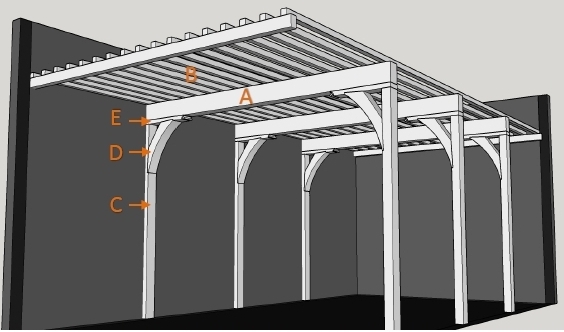

samengestelde balklaag met houtskelet (hier: muurstijlen, sleutelstukken, korbelen en moerbalken); samengesteld dus er zijn moerbalken; klik voor groter (tekening edwin orsel, uit sleutelstukken en consoles in leiden van e. orsel en i.s. van der spek, erfgoed leiden):


 A = moerbalk, B = kinderbalken, C = muurstijl, D = korbeel, E = sleutelstuk


Verg. enkelvoudige balklaag.
