balklaag



balklaag

De balklaag is het geheel van horizontale balken ter ondersteuning van een vloer. Op de balklaag ligt de zogenoemde balkenvloer.

Bij de enkelvoudige balklaag zijn er uitsluitend balken die van muur tot muur lopen en de vloer dragen (geen extra ondersteuning door moerbalken).
Bij de samengestelde balklaag bestaat de balklaag uit moerbalken die van muur tot muur lopen en kinderbalken (kinderbinten) ertussen of erop. De kinderbalken ondersteunen de vloer en de moerbalken ondersteunen de kinderbalken.
Bij de alternerende balklaag wisselen de manieren van ondersteuning zich regelmatig af (zie afbeelding alternerend).

De balken van de begane grond zijn ter plaatse van de muur behandeld, waardoor er minder kans is dat door bijvoorbeeld optrekkend vocht de balk gaat verrotten. De balkeinden (balkkoppen) van deze balken zijn hiertoe behandeld met menie of een vervangende verf.


enkelvoudige balklaag op consoles; enkelvoudig omdat er geen moerbalken zijn als extra ondersteuning; klik voor groter (tekening edwin orsel, uit sleutelstukken en consoles in leiden van e. orsel en i.s. van der spek, erfgoed leiden):


 A = balk, B = console

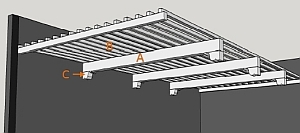

samengestelde balklaag op consoles; samengesteld dus hier zijn wel moerbalken; klik voor groter (tekening edwin orsel, uit sleutelstukken en consoles in leiden van e. orsel en i.s. van der spek, erfgoed leiden):


 A = moerbalk, B = kinderbalken, C =
console

samengestelde balklaag met houtskelet (hier: muurstijlen, sleutelstukken, korbelen en moerbalken); samengesteld dus er zijn moerbalken; klik voor groter (tekening edwin orsel, uit sleutelstukken en consoles in leiden van e. orsel en i.s. van der spek, erfgoed leiden):


 A = moerbalk, B = kinderbalken, C = muurstijl, D = korbeel, E = sleutelstuk

alternerende balklaag met houtskelet; alternerend omdat de ondersteuning van de balken zich regelmatig afwisselt (hier: oplegging op muur en via houtskelet); klik voor groter
(tekening p.j. vos, uit sleutelstukken en consoles in leiden van e. orsel en i.s. van der spek, erfgoed leiden):


 A = moerbalk, B = kinderbalken, C = console

een oud pand met balklagen; de balklagen van de begane grond en de verdiepingen zijn te zien (bma amsterdam):


Zie ook onderslagbalk.

Eng. floor joists, beam layout (vloer op houten balklaag is joist floor, joisted floor)
