Door bij
sonderen een kleefmantel te gebruiken en de wrijvingsweerstand te delen door de
conusweerstand wordt het wrijvingsgetal
verkregen.
De formule is wrijvingsgetal Rf= (fs/qc)* 100%, waarin
fs = de plaatselijke mantelwrijving in MPa
qc
= de conusweerstand in MPa.
Uit het wrijvingsgetal kan een indicatie van de grondsoort worden afgeleid.
De volgende tabel geeft enige indicatieve waarden (boven het grondwater kunnen grote afwijkingen in genoemde relaties
voorkomen).
| grondsoort | conusweerstand [MPa] | wrijvingsgetal [%] |
| grind | 15-30 | 0,2 - 0,5 |
| grof zand | 5-25 (meestal > 10) |
0,4 - 0,6 |
| zand | > 5 | 0,6 - 1,0 |
| zand, siltig | > 4 | 0,8 - 1,4 |
| zand, kleiig | > 2 | 1,0 - 2,0 |
| leem | 1 - 3 | 2,0 - 4,0 |
| klei, vast | 0 - 8 | 2,0 - 4,0 |
| klei, matig | 0 - 4 | 3,0 - 5,0 |
| klei, slap | 0 - 2 | 4,0 - 6,0 |
| potklei | 2 - 5 | 5,0 - 7,0 |
| venige klei | 0 - 6 | 5,0 - 8,0 |
| veen | 0 - 4 | 5,0 - 10,0 |

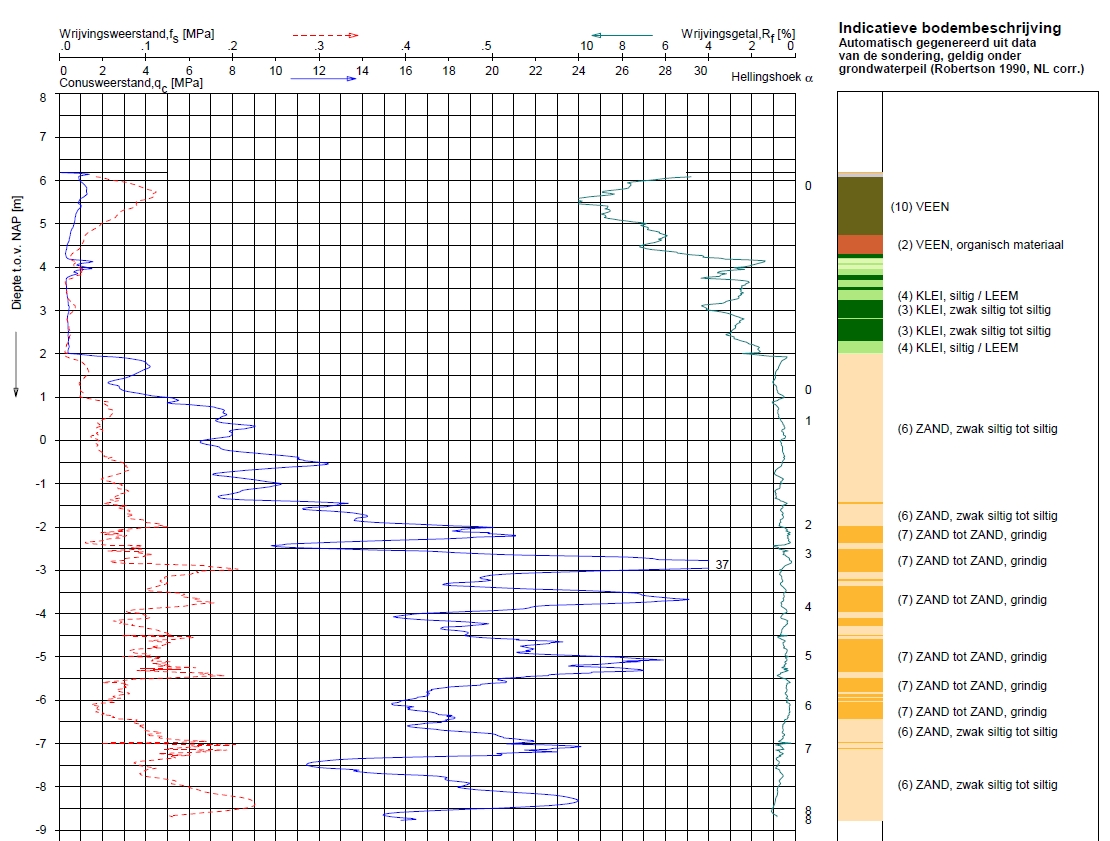

voorbeeld van conusweerstand, wrijvingsweerstand en wrijvingsgetal; klik voor groter! (fugro geoservices):  |

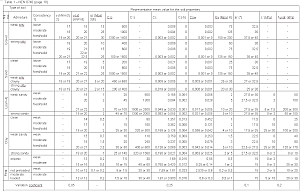

tabel uit voormalige nen 6740 met conusweerstand (qc) van verschillende grondsoorten, samenstelling en compactheid; in de tabel is gravel grind en peat veen; klik voor groter!  |
NEN 6740 (ingetrokken in 2012)
behandelde Geotechnische eigenschappen; sinds februari 2013 is de vigerende norm
NEN-EN-ISO 22476 Geotechniek en eventueel NEN-EN 1997. Geotechnisch ontwerp.
Met dank aan Sweco (Grontmij)
(tabel) en Fugro Geoservices
(sonderingsgrafiek).
Zie ook bodemonderzoek,
Voorbeeld
sonderen, kleef.
