koppelpaal



koppelpaal, segmentenpaal

Koppelpaal is de naam van een betonpaal die uit twee of meer (lange) prefab voorgespannen betonpaal-delen bestaat, waarbij de delen afzonderlijk van elkaar getransporteerd kunnen worden en pas op de bouwplaats (hei-locatie) aan elkaar worden bevestigd. De lengte van de uiteindelijke paal kan oplopen tot 65 m. Deze paal is daarom bij uitstek geschikt voor zeer grote diepten, maar ook voor een beperkte hoogte boven het werkveld zodat met meer paaldelen toch een grote diepte bereikt kan worden.

De reden van het segmenteren van de heipaal kan zijn:
- een diepere vaste grondslag (bijvoorbeeld 65 m)
- een hoogtebeperking op de hei-locatie
- een beperking in transportlengte.

De paal wordt in segmenten aangeleverd op de bouwlocatie. De plaats waar de koppelpaal moet komen, wordt voorgeboord en gesmeerd met bentoniet. De zandlagen die gepasseerd worden, worden losgewoeld waardoor de paal makkelijker op diepte is te heien. De eerste paal wordt ingebracht met de paalkop tot even boven werkveld. De tweede paal wordt gekoppeld aan de eerste. De koppeling bestaat uit kwalitatief hoogwaardig staal waardoor een betrouwbare aansluiting ontstaat tussen de paalsegmenten; eventueel worden horizontaal pinnen ingeslagen voor meer zekerheid van ene correcte aansluiting. Na bevestiging wordt het totaal verder de grond in geheid. Op deze manier kan de paal zeer grote diepten bereiken.

De koppelpaal is een voorbeeld van paalfundering.


koppelpaal; de stalen koppeldelen en wapening (voorbij funderingstechniek):

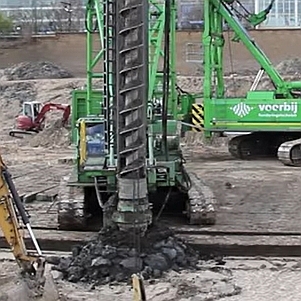

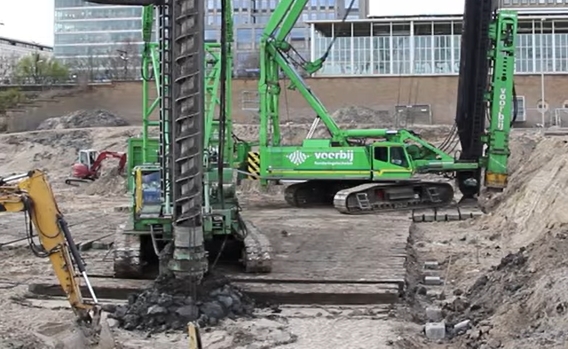

koppelpaal; voorboren paalgat met smering van bentoniet (voorbij funderingstechniek):


koppelpaal; volgende paalsegment gereed om gekoppeld te worden aan het al geheide deel (voorbij funderingstechniek):


koppelpaal; inslaan pinnen als zekeringen bij de koppeling (voorbij funderingstechniek):


koppelpaal inslagpunten in boven- en onderdeel, links één van de  zekeringen (design of piles in denmark, researchgate):


koppeling met 4 en met 8 koppelpunten (design of piles in denmark, researchgate):


De koppelpalen worden in Nederland gefabriceerd bij Voton, een dochter van Voorbij Funderingstechniek.
Ook o.m. Verhoef Funderingstechnieken plaats koppelpalen.

Verg. betonsegmentpaal (eigenlijk hetzelfde, maar kleiner formaat), buissegmentpaal, stalen buispaal.
