Geluidsabsorptie is het verschijnsel dat
geluidsenergie in warmte wordt
omgezet. Door mee te veren vangt bijvoorbeeld schuimrubber de trillingen op. Het geluid verdwijnt dan eigenlijk in het
materiaal zelf.
Voorbeelden van geluidsabsorberende materialen (trillingsdemping): gordijnen, tapijt,
steenwol/glaswol, stoffen stoelzittingen,
gaatjesplafonds, suskasten,
touw (luidsprekerbox aan een touw i.p.v. tegen de muur).
Er zijn verschillende soorten materiaal die het geluid kunnen absorberen,
bijvoorbeeld:
- een poreuze laag (steenwol, textiellaag
e.d.)
- een gaatjesplaat of gaatjessteen (zie bij akoestiek)
- een absorberend paneel.
Absorptie, absorptiecoëfficiënt αw
(absorptiewaarde Aw), absorptieklasse
A..E en Rw Wanneer een materiaal alle erop vallend geluid absorbeert (dus voor 100%), dan
is de zogenoemde absorptiecoëfficiënt 1.
Wanneer alle geluid weerkaatst wordt,
dan is die waarde 0.
Invallend geluid op een vlak kan verdeeld worden in:
- doorgelaten geluid - geabsorbeerd geluid - gereflecteerd geluid (weerkaatst).
de weg die invallend geluid (geluidsenergie) kan volgen bij een materiaal
(oorspr. afb. sonus raadgevende
ingenieurs):
De gewogen (geluids) absorptiecoëfficiënt αw(Alfa-w) gaat uit van de bron: de energie die niet weerkaatst
wordt gedeeld door de invallende energie.
"Geabsorbeerd" is de som van werkelijk opgenomen én doorgelaten. De
redenering hierbij is: van de bron uit gezien weet je alleen wat weerkaatst
wordt, niet of het geluid werkelijk opgenomen (geabsorbeerd) wordt
door het materiaal of dat het geluid wordt doorgelaten
("transmissie", "verdwenen"; dit wordt ook "geabsorbeerd" genoemd). De
werkelijk door het materiaal opgenomen energie kan groot maar ook klein, afhankelijk
van bijvoorbeeld het soort materiaal, de dikte en de wijze waarop het materiaal is gemonteerd.
Aan de absorptiecoëfficiënt kun je dus helaas niet zien welk deel is opgenomen en
welk deel is doorgelaten. Let op:
"Absorptie is in dit kader wat "in" het materiaal
blijft (opgenomen energie) + wat door het materiaal heen gaat (doorgelaten
energie). Absorptie is hier dus een nogal verwarrende term, maar bedenk dat het hier
vrijwel uitsluitend gaat om een zo klein mogelijke refelectie van geluid.
De absorptiecoëfficiënt in de voorbeeldafbeelding hierboven is 0,70
want awis "geabsorbeerde" energie 20+50 gedeeld door de invallende energie
100. (Het gereflecteerde deel is dan 1 - 0,70 = 0,30.)
Een bepaald materiaal heeft meer absorptiecoëfficiënten, afhankelijk van de montage en de wijze van meten.
Dé absorptiecoëfficiënt als materiaal eigenschap bestaat dus
eigenlijk niet. Maar de gewogen absorptiecoëfficiënt αwwordt bepaald door een gewogen gemiddelde te bepalen van
absorptiecoëfficiënten bij de frequenties 250, 500, 1000, 2000 en 4000. (Vraag
is alleen bij een gewogen gemiddelde welk gewicht je aan welke frequentie
meegeeft.)
De absorptiecoëfficiënt wordt ook Aw-waarde (of absorptiewaarde) genoemd.
Net als αwgeeft de absorptiewaarde Aw aan welk deel van de geluidsenergie niet wordt
weerkaatst, daar gaat het immers vaak om bij akoestiek.
Het gemakkelijkst is waarschijnlijk de mate van absorptie af te lezen aan de absorptieklasse.
De absorptieklasse geeft in één letter de "gemiddelde" geluidsabsorptie aan van een
specifiek materiaal in een specifieke vorm/toepassing.
Er zijn een vijftal klassen benoemd die afhankelijk zijn van de gewogen
absorptiecoëfficiënt. Voor elke frequentie kan een materiaal een andere
absorptiecoëfficiënt hebben. Daarom wordt een gemiddelde genomen per
"frequentiegroep" (octaafbanden). Simpel gesteld geeft bijvoorbeeld een
gewogen absorptiecoëfficiënt aw
van 0,7 een absorptieklasse C.
Onder de grafiek is een tabel opgenomen met coëficiëntwaarden en klassen.

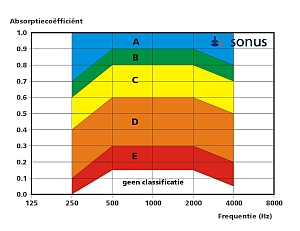

grafiek absorptiecoëfficiënt, frequentie en absorptieklasse; klik
voor groter (sonus raadgevende
ingenieurs):
absorptiecoëfficiënt αw *)
absorptieklasse
0,90 en 0,95 en 1,00
A
0,80 en 0,85
B
0,60 en 0,65 en 0,70 en 0,75
C
0,30 en 0,35 en 0,40 en 0,45 en
0,50 en 0,55
D
0,15 en 0,20 en 0,25
E
0,00 en 0,05 en 0,10
niet gedefinieerd
*) de
absorptiecoëfficiënt is gegeven in stappen van 0,05 en niet
nauwkeuriger, vandaar de wat wonderlijke tabelwaarden (normaliter loopt
bijvoorbeeld iets van 0,80 tot en met 0,89 bij een nauwkeurigheid van 2
cijfers achter de komma, maar er bestaan in dit gebied alleen maar de
waarden 0,80 en 0,85)
Massa-veer: geluidsblokkade en geluidsabsorptie
Geluid kan "geïsoleerd" worden door:
- geluidsabsorptie
(geluidsgolven dempen, door mee te veren vangt het materiaal trillingen
op)
- geluidsomleiding (denk aan een geluidsscherm langs de snelweg)
- geluidsblokkade (geluidsisolatie,
geluid blokkeren, tegenhouden van geluid door een zware massa).
De combinatie van een zware massa en
geluidsabsorptie wordt het massa-veer-systeem genoemd:
- massa = zwaar materiaal = isolerend (dichte structuur, grote massa)
- veer = licht materiaal = absorberend (open structuur, poreus, schuim).
Een zwaar, compact materiaal houdt de geluidsgolven tegen (isoleert de
golven, de golven kunnen plotseling niet verder).
Een lichte, open structuur absorbeert de geluidsgolven (de golven verdwijnen
langzaam in de open cellen, elke open cel veert een beetje mee met de golven en
dempt de golven een beetje).
Denk aan dik hard rubber (massa) + geluidsabsorptiemateriaal (veer) in een wand die geluid moet
isoleren.
Denk aan beton + geluidsabsorptiemateriaal + beton als geluid isolerend +
absorberend + isolerend in een massa-veer-massa-constructie van een bouwmuur
(muur tussen twee huizen).
Zie eventueel ook bij geluidsisolatie.
Andere coëfficiënten, indices e.d.
Naast de absorptiecoëfficiënt bestaan er andere eenheden die geluidsabsorptie
aangeven.
- De Rw-waarde of
Sound Reduction Index (SRI), die in dB wordt aangegeven.
- Voor bijvoorbeeld de geluidsisolatie van luchtgeluid en contactgeluid zijn er
ook speciale maatstaven, o.m. ééngetalsaanduidingen DnT,A,k (voor karakteristieke isolatiewaarde
luchtgeluid tussen woningen) en Ln,T,A (isolatiewaarde contactgeluid tussen woningen),
beide gegeven in dB; zie bij geluidsisolatie
(isolatiewaarden).
- Ook bestaat (vooral in de VS) de Noise Reduction
Coefficient (NRC). Deze coëfficiënt is een eengetals waarde voor
"de" geluidabsorptie van een materiaal. De NRC-waarde wordt berekend door
een soort absorptiecoëfficiënt van een materiaal voor de octaafbanden van 250,
500, 1000 en 2000 Hz rekenkundig te middelen en vervolgens af te ronden naar het
dichtstbijzijnde veelvoud van
0,05 met dien verstande dat naar boven wordt afgerond indien het gemiddelde precies in het midden uitkomt. Bij de NRC wordt dus niet de waarde van 4000 Hz meegenomen, maar door het
rekenkundige gemiddelde is de waarde wel discreter dan bij de (gewogen)
absorptiecoëfficiënt. Door die verschillen kan de NRC-waarde aanzienlijk afwijken van de
gewogen absorptiecoëfficiënt αw. De NRC wordt bepaald volgens ASTM C423-norm (niet ISO 11654).
- Nog een andere gemiddelde waarde van "absorptie" wordt gegeven door de
Sound Absorption Average (SAA), die een gemiddelde geeft over het bereik
van 200-2500 Hz, afgerond op het dichtstbijzijnde veelvoud van 0,01.
Akoestisch isolatiemateriaal
Afhankelijk van de toepassing wordt eeen akoestisch materiaal gekozen,
bijvoorbeeld:
- bouwkundig
- woning
- industriële omgeving
- studio, hifi
- voertuigen
- boten.
Akoestisch isolatiemateriaal is is in verschillende materialen verkrijgbaar, in
platen/panelen of rollen (dekens), bijvoorbeeld:
- Métisse en Eco-Coustic Cotton (beide van niet-recyclebare kleding, aangevuld
met polyestervezels)
- Merfopol Whisper FR (polyethyleen LDPE met cellenstructuur)
- Heraklith Tektalan A2 (houtwolcementplaat met steenwol)
- Rocksono Solid (steenwol)
- Akotherm GG (polyesterwol)
- Flamex Basic (melamineschuim).
In
bijvoorbeeld de Akoestiekwinkel
staan zeer veel akoestisch isolerende opties en toepassingen.
geluidsabsorptie soort absorberend materiaal, absorptiecoëfficiënt en
frequentie (tu delft):

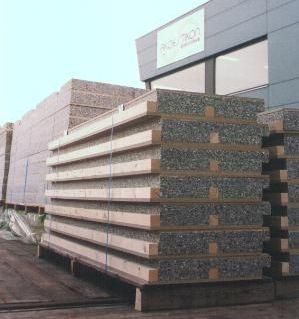

geluidsabsorptie door de vulling bij akoestiroof, het inwendige van de
zelfdragende dakelementen (akoestiekwinkel):
textiel: métisse,
thermische en akoestische isolatieplaat van gerecycled katoen (textiel), ook op rol
verkrijgbaar (dubomat)
en eco-coustic cotton bestaat voor 85% uit gerecyclede textiel (katoen) vezels aangevuld met
polyestervezels (akoestiekwinkel):

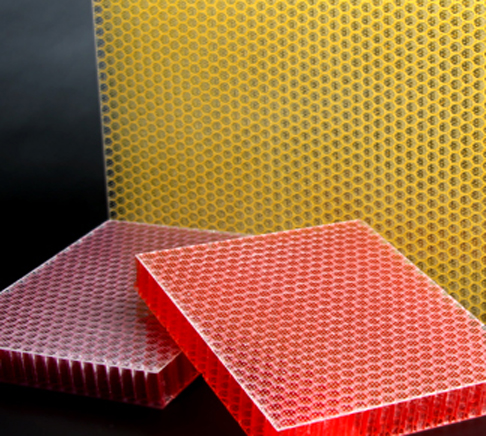

een kleurrijk voorbeeld van het geluidsabsorberende materiaal (paneel) met
honingraatmotief van model airborn van sonogamma:
-
NEN-EN-ISO 11654 "Akoestiek - Geluidabsorberende materialen in gebouwen - Eengetal-aanduiding voor de geluidabsorptie"
behandelt de ééngetalaanduiding met betrekking tot geluidsabsorptie.
-
NEN-EN 12354 "Geluidwering in gebouwen - Berekening van de akoestische eigenschappen van gebouwen met de eigenschappen van bouwelementen".
