drukleiding



drukleiding

Ook: persleiding. In een aantal leidingen staat de inhoud onder druk zoals koud- en warmwateraanvoer, centrale verwarming, gas en vloerverwarming. De benodigde druk is afhankelijk van de situatie, bv. in een woning mag heet water een niet te hoge druk hebben (bij 90 graden C is het 4 bar, dwz. 0,4 MPa). De leiding waar die materialen onder druk in vervoerd worden, is een drukleiding of persleiding. Een drukleiding voor koud water mag tot 10 bar hebben.  Er zijn o.m. koperen, polybuteen, PVC- en PE-drukleidingen.
Vooral bij aansluitingen met andere leidingen dient met de juiste diameter gewerkt te worden ivm. drukverlies en waterslag. Drukleidingen zijn er in verschillende diameters, van 16 mm tot zelfs 400 mm.
Voordeel van koper is dat er zeer veel ervaring mee is opgedaan en ondanks de stugheid toch buigzaam is. De PEKO meerlagenleiding bestaat uit PE (PolyEtheen, binnenbuis) en KOper (koper, binnenbuis). Er zijn meer soorten meerlagenleidingen (meerlagenbuizen), zoals met PE en aluminium. De notatie van deze buizen in combinatie met PE is vaak PE-Xb wat inhoudt: PolyEtheen Cross-linked met 5 lagen, bijvoorbeeld metaal (koper of aluminium), hechtlaag, metaal, hechtlaag en kunststof buitenlaag (PE).

Om het toepassingsgebied van een kunststof PE-buis beter te kunnen identificeren, is op Europees niveau besloten om de PE-buizen te voorzien van een kleurcodering.
De kleuren van veelgebruikte kunststof persleidingen zijn als volgt:


toepassing / keurmerk

kleuren
gas
gastec QA-merk
· geheel zwart
· zwart met gele strepen
· geheel geel
drinkwaterleiding
KIWA-keur
· zwart met blauwe strepen
· geheel blauw
persriolering
KOMO-keur
· zwart met bruine strepen
· geheel zwart

constructie van een individuele aansluiting op het aardgasnet (situatie in niet-zakkende grond; legenda op volgende afbeelding);
klik voor groter!:


legenda bij constructie van een individuele aansluiting op het aardgasnet;
klik voor de volledige tabel:


meerlagenleiding pe-xb en aluminium, met hechtmiddelen en hier met blauwe ribbel-mantel; de
ribbelmantel is voor extra beschemring om de buis goed te verwerken in beton of cement; de kleur blauw geeft water aan (hier: drinkwater, sanitair en verwarming tot 70 graden c) (leidingshop):


meerlagenleidingsysteem (uponor):

Leidingopbouw Uponor meerlagenleidingsysteem gas:
1 - PE-Xb
2 - volledig overlappend gelaste aluminiumbuis
3 - PE-Xb
4 - hechtmiddel voor een betrouwbare verbinding tussen kunststof en metaal

drukleiding, flexibele aansluting aan een gebouw; klik voor groter (pipelife):

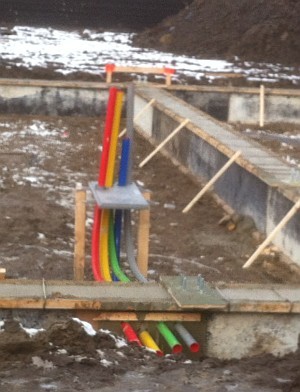

voorbeeld van het gebruik van kleuren bij nieuwbouw (foto joostdevree):


Met dank aan o.m. Akatherm (Arnomij), Van den Borne.

Eng. pressure pipeline (persleiding is delivery pipe)
