Het porringpunt is het middelpunt van waaruit men de ronding van een gemetselde boog bepaalt.

De porring is (Haslinghuis Janse):
- de kromming van een boog of een gewelf
- de afstand tussen het hoogste punt van een (segment)boog en de lijn die de aanzetten van de boog verbindt.

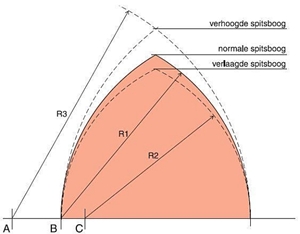

De eerste afbeelding onder geeft een aantal porringpunten (A, B, C) en de bijbehorende stralen bij het maken van verschillende spitsbogen.


klik op de afbeeldingen voor groter

constructie van verlaagde, normale en verhoogde spitsboog (koninklijke nederlandse bouwkeramiek):

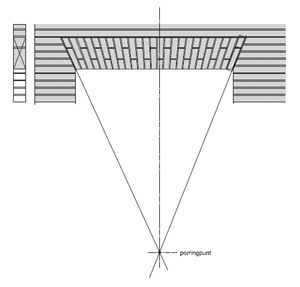

porringpunten bij een "hanenkam"; de verdeling van de lagen in een hanenkam (pdf van ir. j.a. kooren, koninklijke nederlandse bouwkeramiek knb):

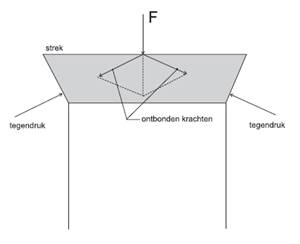

schema van de afdracht van krachten bij de verdeling van de lagen in de bovenstaande hanenkam (pdf van ir. j.a. kooren, koninklijke nederlandse bouwkeramiek knb):


uitzetten van de "vlindervleugel" voor bijvoorbeeld

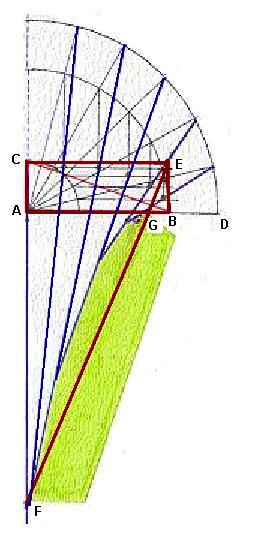

uitzetten van de vlinder:

- teken rechthoek B-A-C-E
- teken diagonaal C-B
- trek vanuit E loodrecht op C-B een lijn
- op A-D vind je G
- op de middellijn vind je F
- trek lijnen vanaf de buitenste cirkel door de snijpunten die de ellips vormen naar de middellijn
- zo krijg je een vorm van een vlinder
- het porringpunt is punt F en loopt over de vlinder

met als resultaat een exacte bepaling van een ellipsvormige boog:


Met dank aan Haslinghuis Janse en Koninklijke Nederlandse Bouwkeramiek KNB.
