spant



spant

Spant heeft meer betekenissen:

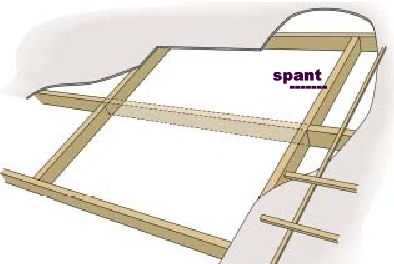

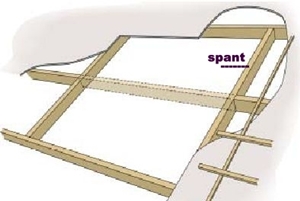

1. Ook: spantbeen, kapbeen, kapspruit, spoor. Een spant is een houten balk waarop het dakbeschot van een hellend dak geplaatst wordt.
Voor diverse bevestigingen zie bij gording (de horizontale balk in een spantconstructie), keper en hoekkeper.


2. Ook: spantconstructie. Een spant is een houten of stalen balkenstelsel waarop het dakbeschot van een hellend dak geplaatst wordt.
De spantbenen (kapbenen, kapspruiten) zijn hier de schuine "verticale" balken van het dakgebint die aan de onderzijde van de dakbedekking (het dakbeschot) grenzen.
De horizontale balken die het dak dragen, heten gordingen
De staven die in de knooppunten bij elkaar komen, worden bij houten spanten via bijvoorbeeld halfhoutverbinding, pen-en-gat of spijkerplaten of bouten verbonden; bij stalen spanten meestal via lassen en soms via bouten.
Een kapspant loopt van scheidingsmuur tot scheidingsmuur.

Kap- en spantconstructies zijn in te delen in de vorm en opstelling van het spant of hoe de kap gebouwd wordt (zelfde alfabetische tabel als bij het item kapconstructie).


Kappen én spanten (alfabetisch):

A-spant
Ardant-spant (een combinatie van een boog en vakwerken)
Belgisch spant
Boogspant (spant met gebogen bovenrand en rechte onderrand)
Driescharnierspant
Duits spant
Emy-spant
Engels spant (met vallende of stijgende diagonalen)
Fink-vakwerk
Gelamineerde spant
Gordingkap
Hamerbalk-kap
Hangkap
Hollands spant (en Oud-Hollands spant, verg. Verbeterd Hollands spant)
Hypparschaal (schaaldak)
Jufferkap
Jukkenkap
Kniespant
Mansardekap
Polonceau-spant (Frans spant)
Portaalspant
Scharnierkap (klapkap; variant van de sporenkap)
Schenkelspant (Philibertspant)
Sikkelspant (spant met gebogen onder- en bovenrand)
Sporenkap
Stapelspant
Steekspant

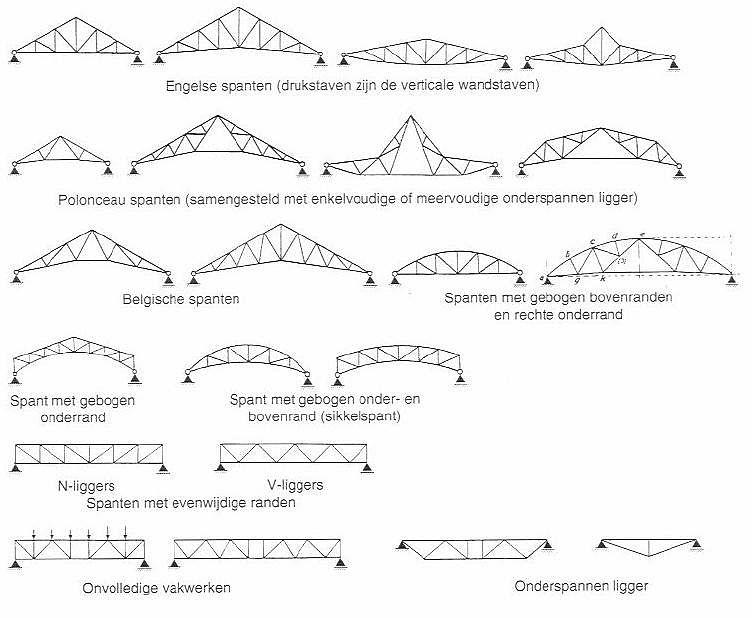

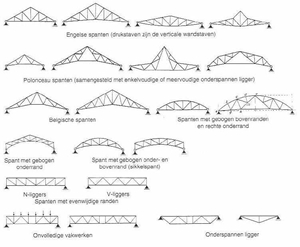

Vakwerkspant (o.m. N-liggers, V-liggers, W-liggers, Hünnebeckdragers, Engelse spanten, Polonceau-spanten, Belgische spanten, Fink-vakwerk)
Verbeterd Hollands spant (verg. Hollands spant)


Een paar spanten uitgelicht:


klik op de afbeeldingen voor groter!

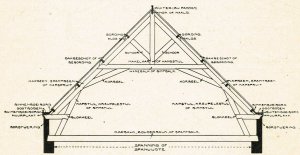

benamingen van de onderdelen van een spantconstructie (boek houtconstructies zwiers, 1920):

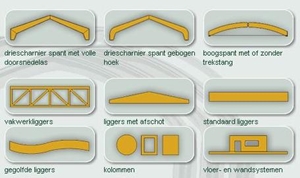

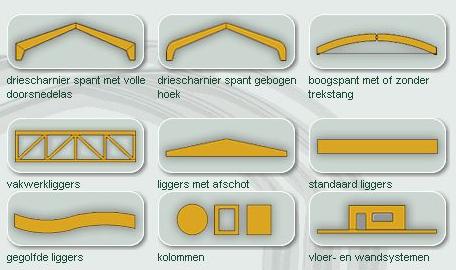

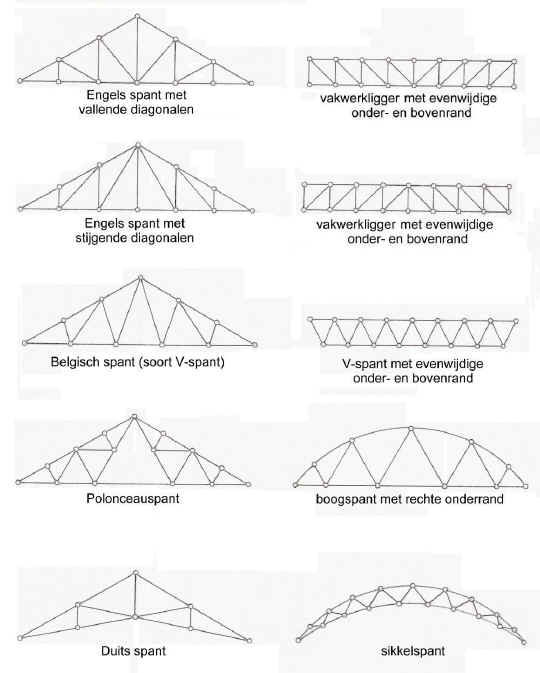

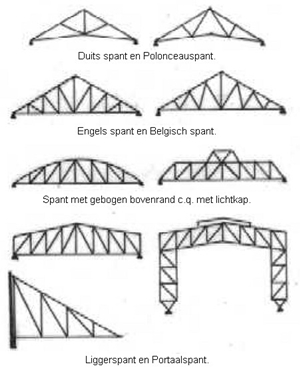

verschillende soorten spantconstructies:


Veel soorten spantconstructies zijn te vinden op Woodenways.

Afbeeldingen o.m. uit het boek A Visual Dictionary Of Architecture van Francis D.K. Ching en verder van Heko spanten, Aannemersbedrijf Koning in Santpoort en TU Eindhoven.

Zie ook spantenkap, halfspant, hulpspant, stapelspant, gelamineerde spant, portaalspant, kapconstructies, kapuitslag, schijnspant en Hellende daken (ppt van Hogeschool Utrecht).
Verg. gordingenkap, jukkenkap, jufferkap

Eng. (zonder onderregel) rafter; (met onderregel) truss, trussed rafter; portaalspant is portal frame
