Een
kniespant is een spantconstructie waarbij
het verticale ondersteunende deel en het hellende spantbeen
één geheel vormen maar met een geknikte ontmoeting (de knie).
Bij een kniespant is de ontmoeting tussen de kniedelen altijd als stijve verbinding
uitgevoerd; het spantbeen zelf is dus altijd stijf.
De
stijlen zijn scharnierend uitgevoerd (topscharnier, vormend een driescharnierspant) of met een stijve
topverbinding.
Het kniespant is een bijzondere vorm van een portaalspant.
Net als bij het portaalspant, kan het kniespant uitgevoerd worden in staal, gewapend
beton, hout of gelamineerde spant.
De dakvorm van het kniespant is het zadeldak.

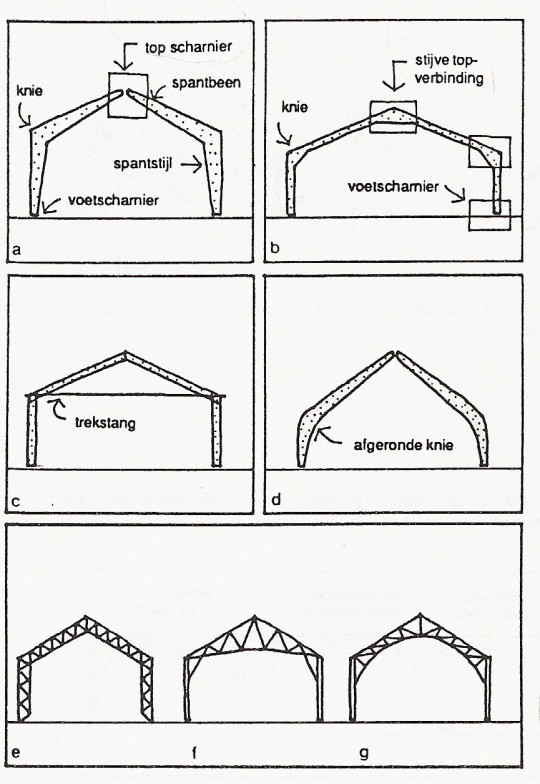

klik op de afbeeldingen voor groter voorbeelden kniespanten in vollewand (met topscharnier, stijve topverbinding, trekstang), afgeronde knie en in vakwerk:  |

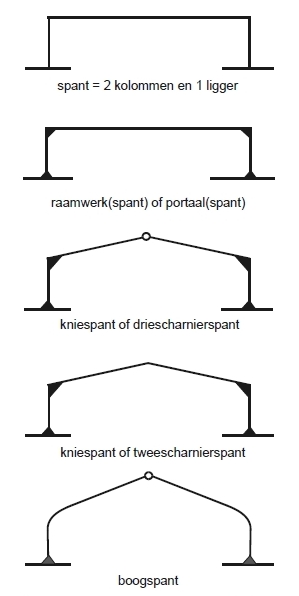

portaalachtige spanten: portaal (portaalspant), driescharnierspant, tweescharnierspant, boogspant (draagconstructies basis):  |

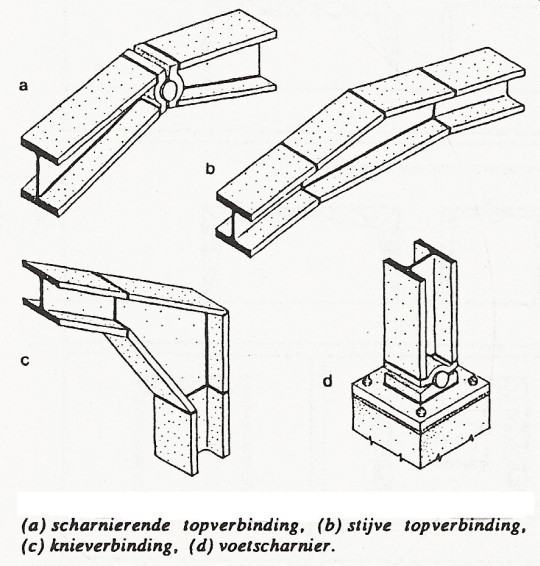

principedetails van verbindingen in kniespanten met (a) scharnierende topverbinding (b) stijve topverbinding (c) stijve knieverbinding in spantbeen (altijd) (d) voetscharnier:  |
 |
 |
Afbeeldingen vermoedelijk uit Bouwtechniek in Nederland van Oosterhof e.a. en o.m.

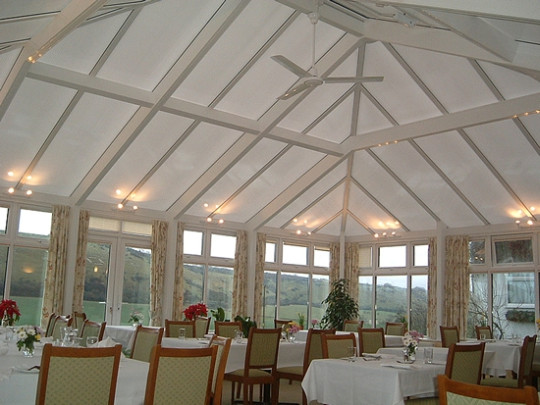

Conservatoryland.
Eng. portal frame
