Een Engels spant is een spantconstructie met verticalen (staanders) en verbindende staven die óf vallende (dalende) diagonalen zijn óf stijgende diagonalen.
Verticalen (staanders) zijn de staven die loodrecht op de onderrand staan.
Diagonalen zijn de staven die schuin op de onderrand staan.
Vallende diagonalen (dalende diagonalen) lopen van het uiteinde van het spant naar het midden toe naar beneden.
Stijgende diagonalen (rijzende diagonalen) lopen van het einde van het spant naar het midden toe naar boven.
Of een staaf een drukstaaf of een trekstaaf is, wordt o.m. bepaald door de locatie van de staaf in het spant (verderop een afbeelding daarvan).
Een Engels spant is een soort vakwerkspant. Vergelijk de twee Engelse spanten in de eerste afbeelding met de vakwerkliggers (richting van de diagonalen).

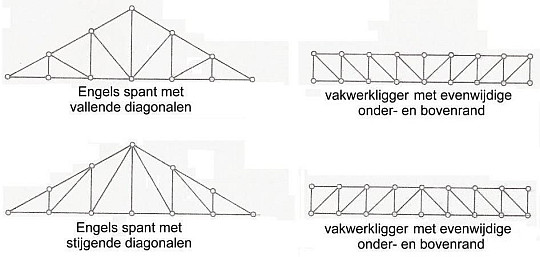

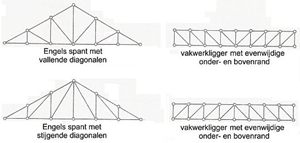

| klik op de afbeeldingen voor groter engelse spanten; boven met vallende diagonalen; onder met stijgende diagonalen (boek a visual dictionary of architecture van francis d.k. ching):  |
engelse spanten met gedrukte diagonalen (boek constructie van gebouwen van j.g. wattjes):  |
engelse spanten met getrokken diagonalen (boek constructie van gebouwen van j.g. wattjes):  |
druk en trek in een bepaald type engels spant met vallende diagonalen, bijvoorbeeld bij belasting met sneeuw (structural basics):  |
voorbeeld van een engels spant met stijgende verticalen, douanegoederenloods essen (één van de engelse spanten is in de afbeelding groen weergegeven, copyright marius broos, roosendaal):  |
Voor zeer veel gegevens over allerlei aspecten van Structural Designs (trek en druk in spanten e.d.): Structural Basics van Laurin Ernst.
Verg. Belgisch spant, Polonceauspant.
Eng. pitched truss, double howe truss
