kopbalkgebint



kopbalkgebint

Een kopbalkgebint is een dragende houtconstructie (gebint) waarbij de kopbalk (dwarsbalk) met een slisverbinding (dubbele penverbinding) aan de stijl is verbonden en tevens met de afdekkende, verbindende langsbalk. Door de lokale versmalling heeft de kopbalk aan het einde meer breedte nodig en steekt daarom met de "kop" een eindje voorbij de stijl.

Kenmerken van het kopbalkgebint
- De kopbalk (dwarsbalk) wordt omgeven door de stijl en steekt met de kop een eindje voorbij de stijl.
- De stijl steekt met een slisverbinding (dubbele penverbinding) in de kopbalk (dwarsbalk).
- De kopbalk wordt bij de stijl meestal gesteund door een korbeel (een schoor dwars op de lengterichting), die de hoek tussen stijl en dwars- en langsbalk versterkt.
- De langsbalk (gebintplaat die in de lengterichting van het huis loopt en de kopbalkgebinten bovenaan verbindt met pen-en-gat in de stijl) "sandwicht" samen met de stijl als het ware de kopbalken: het bovenste gedeelte van de stijl wordt in vierkante gaten in de langsbalk gestoken en met deuvel, toognagel of moer vastgezet.
- De langsbalk wordt meestal per stijl gesteund door twee windschoren; alleen aan de uiteinden van de kapconstructie is er uiteraard maar één schoor.
- De stijl kan rusten op gemetselde poeren om vochtig worden en rotten van de houten stijl te vermijden.

Het kopbalkgebint lijkt op het ankerbalkgebint en het dekbalkgebint wat betreft het verankeren van de kopbalk.


kopbalkgebint (uit "historische houtconstructies in nederland" van g. berends, van tekst voorzien):

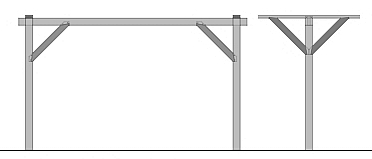

kopbalkgebint (arend041, wikipedia, van tekst voorzien):

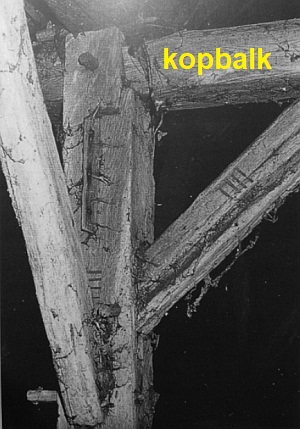

voorbeeld van een deel van een kopbalkgebint, gezien vanuit "binnen" (stichting ijsselhoeven):


Zie verder bij gebint. Gebinten zijn bijvoorbeeld ankerbalkgebint, dekbalkgebint, kopbalkgebint, tussenbalkgebint en bij een andere indeling dwarsgebint en langsgebint.
