kokerligger



kokerligger

Een kokerligger is een ligger in de vorm van een koker (dus hol).
Bij kokerliggers zijn de boven- en onderflenzen even breed en worden deze met behulp van elektrisch aangebrachte lassen aan de lijfplaten bevestigd. Doordat de lassen aan de buitenzijde van de koker kunnen worden aangebracht kan de kokerligger geheel gesloten zijn. De binnenzijde behoeft dan niet te worden verduurzaamd. De nodige verstijvingen van de lijfplaten komen dan aan de buitenzijde.
Een kokerligger is een voorbeeld van een vollewandligger.

Voordelen kokerligger:
- een koker is beter bestand tegen knik dan een balk van hetzelfde gewicht (hogere knikbelasting, dus kan hoger belast worden)
- een koker is een gesloten object (minder randen e.d. die vocht en stof vangen en corrosie kunnen geven)
- een koker kan inwendig versterkt worden (dwarsprofielen).

Een brug kan geheel samengesteld worden uit kokerliggers van prefab beton (of staal), maar meestal is een aantal kokerliggers en een brugdek erop nuttiger. Overigens zijn er ook kokerliggers van verschillende meters breedte, waardoor bijvoorbeeld het midden van


klik op de afbeeldingen voor groter

brugdek via wapening verbonden met twee kokerliggers (tu delft):


schuttebusbrug zwolle; de heldere s-vorm van de kokerligger in hard koud staal, het zachte warme bamboe, de latten bamboe die "meegeven" met de s-bochten, de platte v-vorm van de doorsnede; een bijzonder ontwerp van ipvdelft creatieve ingenieurs;
aannemer bam infra; klik voor groter (foto henk snaterse):


dwarsdoorsnede schuttebusbrug zwolle waardoor de kokerligger goed te zien is
(aannemer bam infra, ontwerp ipv delft creatieve ingenieurs; timelaps youtube filmpje):

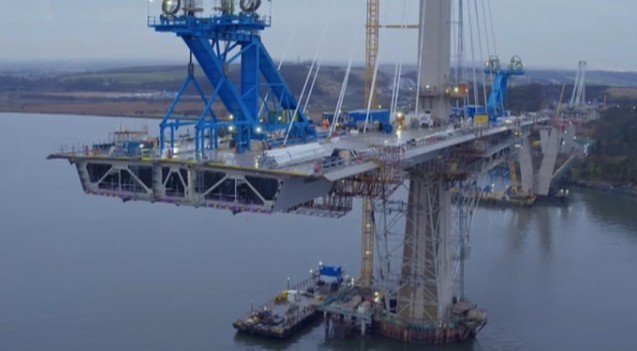

dubbele kokerligger, met o.m. diagonalen, queensferry crossing, schotland;
klik voor groter (transport schotland):


een kokerligger, gevormd uit staalplaat d.m.v. elektrisch lassen samengestelde koker (bruggenstichting):


kokerliggers met randafwerking; boven zonder afschuining en onder met afschuining:

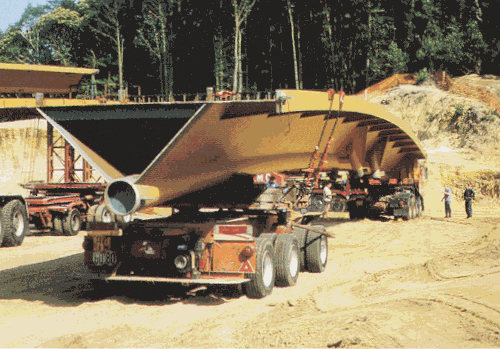

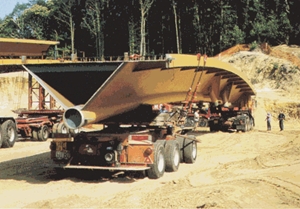

een kokerligger in driehoekvorm (tu delft):


Documentatie
- Brugsystemen en viaducten uit prefab beton (PBTO, Betonplaza)

Zie ook vakwerkligger, verstijvingsligger.

Voor liggers zie eventueel ligger, gewalste ligger, hoedligger (petligger), hünnebeckdrager, I-profielkokerligger, patrijspoortligger, plaatligger, profielstaal, raatligger, samengestelde balk, staalverbinding, U-profiel, vakwerkligger, verstijvingsligger, verstijvingsbalk (beton), Vierendeelligger, vollewandligger, vrije oplegging.
En eventueel zeeg en wellicht breedplaatvloer of andere systeemvloeren.



Eng. box girder, box beam
