cd20 prefab montage bouwsysteem



CD20 bouwsysteem

CD20 Bouwsystemen past prefab elementen toe voor vloeren, gevels, kolommen, trappen enz. tot een constructief volwaardig gebouw.
Het CD20-Bouwsysteem is een goed doorgevoerd voorbeeld van industrieel bouwen (montagebouw met prefab bouwelementen). Door bekende elementen en montagetechnieken kan deze droge bouw gebruikmaken van meer soorten vloerelementen e.d. waardoor zowel het ontwerp als de bouw zelf snel en goed kunnen worden uitgevoerd.
Door de modulaire prefab elementenbouw is montage (en demontage!) redelijk eenvoudig, zonder steigers, met kraan.
De meeste elementen zijn van prefab beton, maar in bepaalde gevallen zijn de liggers van staal.

Voor vloeren kan gebruik worden gemaakt van bijvoorbeeld:
- voorgespannen ribbenvloerplaten waarbij geen druklaag nodig is (standaard lengtes van 5,4 tot 9,0 m in diktes van 200 tot 240 mm; specifieke lengtes van 9,0 m tot 16,0 m in diktes van 260 tot 400 mm)
- massieve vloerplaten, voorgespannen of traditioneel, geen druklaag nodig, monoliet afgewerkt dus geen dekvloer nodig!
- kanaalplaatvloeren
- TT-plaatvloeren.

De kolommen zijn verkrijgbaar in standaard uitvoering (vierkant, rond of achthoekig; 200x200 mm F60, 300x300 mm F90/F120, Ø 300 mm) en in maatwerk.
De binnenwanden zijn stabiliteitswanden (diktes 140, 180, 200, 250 of 300 mm).
De gevels zijn dragend (vloerdragend, vrijdragend / wandliggers, stabiliteitsfunctie; vlak en glad aan de binnenzijde; diktes 140, 180, 200, 250 of 300 mm).
De borstweringen van beton kunnen eventueel worden voorzien van metselwerk ondersteuning.
De binnenspouwbladen zijn bevestigd tussen de kolommen, doordragend of vrijdragend, niet vloerdragend.
De balken en liggers zijn prefab betonnen liggers of stalen balken:
-
prefab betonnen liggers zijn vloer-liggers, gevel-liggers, hoedliggers, prefab funderingsbalken
- stalen balken zijn breedflens profielen HEB/IPE (vergroten de kolomvrije ruimte), geïntegreerde stalen liggers als kokerprofielen/UNP in vloer, stalen hoedliggers als THQ-profielen die de kolomvrije ruimte vergroten en een beperkte constructiehoogte geven, consoles voor uitkragingen bij luifels, balkons en gallerijen.
De trappen en bordessen zijn projectmatig en op maat (oplegging bordes op hoeklijnen, met schrobranden of trapbomen, eventueel voorzien van anti-slip en bevestiging voor balusters).
Het buitenspouwblad kan bestaan uit sandwich- en siergevels:
- sandwich-elementen: opbouw, isolatietype, isolatiewaarde (Rc-waarde) en dikte naar keuze, met structuur en in kleur, projectmatig en op maat, incl. waterkering en stelkozijnen, optie toegeleverde kozijnen en beglazing afgemonteerd, geen steigerwerk benodigd
- siergevels voorhangsysteem met afwerking in structuur en kleur, bevestiging op binnenspouwblad.
Eventuele balkons kunnen via het Balqoon-systeem zonder steiger aan de voorbereide gevel worden bevestigd.


een betonnen skelet door
montage (assemblage) van prefab betonelementen; op de eerste afbeeldingen de knoop en een voorbeeld van het eindresultaat, weverstede nieuwegein, "een open structuur van voorgespannen prefab vloerplaten 200mm, droog gestapeld op kolommen en prefab stabiliteitswanden 250mm" (cd20 bouwsystemen):

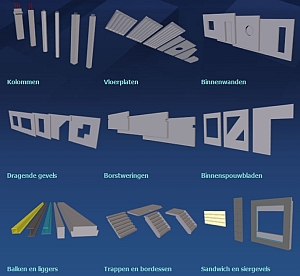

een deel van de elementen waaruit gekozen kan worden;
klik voor groter! (cd20 bouwsystemen):


vloerplaat wordt geplaatst en een zicht op knopen vloer met kolom, vloer met wand;
klik voor groter (cd20 bouwsystemen):


ook balkons kunnen zonder steigers aan de gevel bevestigd worden via het balqoon-systeem:
