Er
zijn verschillende soorten afstandhouders:
- Bij betonwapening (stekeindafstandhouder,
wapeningsafstandhouder, dekkingsafstandhouder)
- Afstandhouder als het kokerprofiel bij dubbelglas
- Afstandhouder tussen laminaat of parket en muur
- Afstandhouder als uitvulplaatje
- Afstandhouder bij twee ruggelings geplaatste U-profielen
- Afstandhouder tussen spouwmuren: zie bij spouwanker
- Afstandhouder bij glasblokken, zie glazen bouwsteen
-
De wig is een speciaal soort
"afstandhouder"
1. Bij betonwapening. Ook: stekeindafstandhouder, wapeningsafstandhouder, dekkingsafstandhouder. Een afstandhouder is een meestal betonnen of kunststof "blokje" dat ervoor zorgt dat de wapening in een betonconstructie de juiste betondekking krijgt door de wapening op een bepaalde afstand tot de bekisting te geven. Ook komen afstandhouders voor in de vorm van een staaf of strip of ring.
Speciale varianten afstandhouder zijn:
- voor het uiteinde van de
wapeningsstaaf (stekeind afstandhouder)
- voor de juiste afstand bij wandbekisting (het kimanker)
- afstandregels van vezelbeton, dus
afstandhouders in de vorm van bijvoorbeeld een rechthoekige staaf.
Afstandhouders zijn verkrijgbaar in beton, vezelbeton, kunststof en staal.
Voor de keuze van de afstandhouder is het belangrijk o.m. te weten wat de
vereiste betondekking is, om welk type wapening het gaat, wat de diameter en de
ligging van de wapening is, de gewenste soort bevestiging (zonder draad, met
staal of kunststofklemmen), de afwerking van de betonoppervlakte (met dank aan Max
Frank).
Bij sommige leveranciers geeft de kleur van de kunststof
afstandhouder aan welke afstand van toepassing is, wellicht met minder kans op
vergissingen.
een enkelvoudige afstandhouder, tussen wapening en (bijna) bekisting, ho kempers (cement en beton): ![]() |
|||

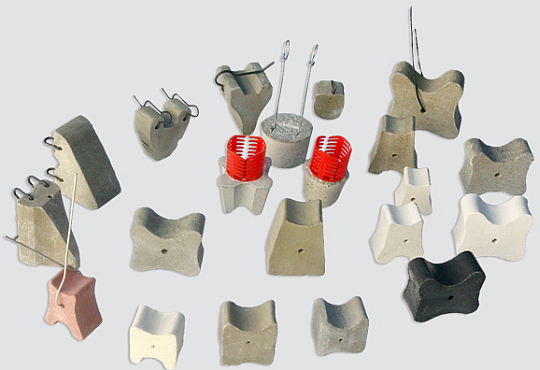

enkelvoudige afstandhouders van vezelbeton en gietbeton (max frank): ![]() |
|||
afstandhouders tussen beton en ijzers, kunststof (envo-fix): ![]() |
|||
een serie met verschillende voorbeelden van lijnafstandhouders (afstandregels) van vezelbeton (max frank): ![]() |
|||
afstandhouder, funderingsrib (verschillende uitvoeringen; hakron) ![]() |
|||

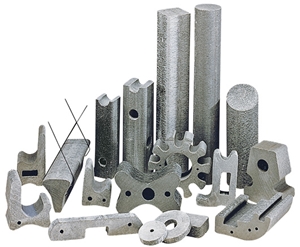

speciale afstandhouders van vezelbeton, voor vele toepassingen (max frank): ![]() |
|||

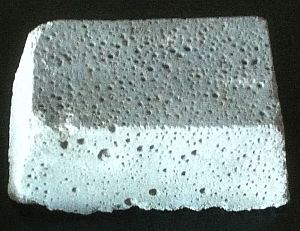

eenvoudige afstandhouder van een soort schuimbeton; breedte ca. 8 cm (foto joostdevree) ![]() |
|||

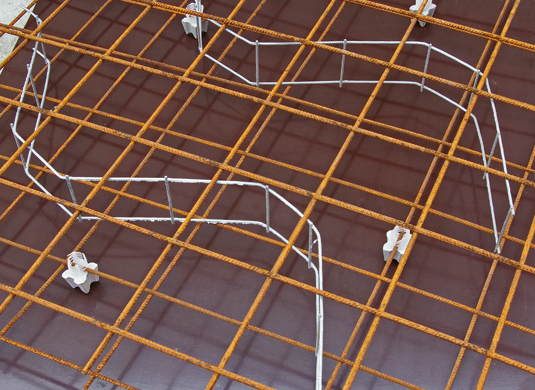

afstandhouder van staal, tralieligger; de grijze dopjes zijn enkelvoudige afstandhouders van gietbeton (max frank): ![]() |
|||
|
|||
een kunststof "opstandje" van ca. 4 cm breed (foto joostdevree): ![]() |
|||
verschillende soorten afstandhouders voor wapeningsstaal (mavotrans): ![]() |
|||
afstandhouder voor stekeinden (gerrijn): ![]() |
|||
nog een type afstandhouder voor een stekeind: ![]() |
|||
stekeind afstandhouder "betonprop" bij een kimanker (hakron): ![]() |
Zie Mavotrans onder wapeningsafstandhouders,
en Hakron en Max
Frank onder Afstandhouders, Cement
en Beton, Stoter
Beton afstandhouders.
Eng. bar spacer, spacer, rebar spacer
2.
Bij dubbelglas. De afstandhouder is het kokerprofiel van bijvoorbeeld aluminium dat bij dubbelglas
de ruiten van elkaar scheidt. Door de afstandhouder wordt een spouw
geschapen die een isolerende werking
heeft. De luchtspouw is gevuld met lucht of met argon of krypton voor een
nog betere isolatie. Bij drievoudig glas zijn er uiteraard twee afstandhouders
tussen de drie glasplaten.
Doel van de afstandhouder is ook een warme rand ("warm edge")
te vormen, zodat ook via de afstandhouder in de rand van het dubbelglas geen
koudebrug ontstaat.
Afstandhouders zijn er in verschillende soorten:
- standaard afstandhouders zijn van aluminium
- warm edge afstandhouders hebben een grotere isolerende werking waarbij
een reductie op de U-waarde van het raam van 0,1-0,2 W/(m2.K)
mogelijk is; bij drievoudig glas waarschijnlijk 0,2-0,4 W/(m2.K).
Voordeel van het kunststof deel is dat het gemakkelijker in meer kleuren
toepasbaar is. Vooral bij oudere gebouwen is een donkere of juist witte kleur
beter dan aluminium.
Over het algemeen heeft de warm edge als voordelen:
- de thermische geleidbaarheid van het totaal is erg laag (duurzamer, nauwelijks
koudebrug, minder energiekosten)
- de oppervlaktetemperatuur van het glas in de randverbinding is slechts iets lager dan in het midden van de
ruit (minder koude-uitstraling, comfortverhogend, waarschijnlijk minder kans op
schimmel in randen en hoeken, waarschijnlijk minder kans op "knappen"
van het glas)
- minder condensatie aan de rand van
het isolatieglas
- er kunnen speciale vormen van ramen worden gerealiseerd
- meer kleuren mogelijk (esthetischer, denk ook aan monumenten, stalen ramen
e.d.).
Ook het kozijn speelt een steeds belangrijker rol bij de thermische
isolatie van een muuropening.
afstandhouder bij dubbelglas, aluminium (glasdiscount): ![]() |
warm edge; (gekleurde) afstandhouder met deel kunststof belegd in plaats van uitsluitend aluminium: ![]() |
warm edge afstandhouder; klik voor een scherpe afbeelding met meer kleuren (scheuten): ![]() |
kleuren van afstandhouders (gkt-gruppe): ![]() |
Documentatie
- Afstandhouders bij dubbelglas en bij Wiener Sprossen (van GKT-Gruppe)
Met dank aan o.m. GKT-Gruppe
en Fensterhandel.
3.
Tussen laminaat of parket en muur. Ook bij het leggen van bijvoorbeeld parket-
of laminaatvloeren
worden bij de plint of wand afstandhouders toegepast zodat er in ieder geval een vrije ruimte blijft ter dikte van de
gebruikte afstandhouder ter plaatse. Deze afstandhouders zijn vaak vaak
wigvormig om meer afstanden mogelijk te maken en geribbeld zodat ze niet zo snel
wegschieten bij het aankloppen van de vloerdelen.
De ruimte tussen vloerdeel en plint of wand wordt zwelnaad
genoemd omdat de vloerdelen dan ruimte hebben om te kunnen zwellen bij een
veranderde luchtvochtigheid en eventueel om snoeren langs de muur te leiden
zonder dat deze snoeren zichtbaar zijn.
afstandhouders (gamma bouwmarkt): ![]() |
4.
Afstandhouder als uitvulplaatje. Ook, soms: wigje,
opvulstukje. Uitvulplaatjes zijn verkrijgbaar in verschillende diktes. Deze
afstandhouders zijn wigvormig waarbij de grootste dikte als maat staat
aangegeven. Je merkt dus al snel of het uitvulplaatje te dik of te dun
is.
Diktes bijvoorbeeld 1, 2, 3, 4, 5, 7, 10 mm.
De kleur geeft meestal de dikte aan.
uitvulplaatje om een paar mm achter het hout te overbruggen (npi bouwproducten): ![]() |
assortimentsdoos uitvulplaatjes; klik voor groter (toolstation): ![]() |
5. Afstandhouder bij een samenstel van twee ruggelings geplaatste UNP-profielen (U-profielen) om één "dik" I-profiel te maken, bijvoorbeeld om een dikke bakstenen gevel te dragen.
één dik i-profiel uit twee unp-profielen, zonder afstandhouders (zie eventueel bij puibalk): ![]() |
één extra dik i-profiel uit twee unp-profielen, met afstandhouders: ![]() |
6. Voor afstandhouders tussen spouwmuren zie spouwanker.
7. Afstandhouder bij glasblokken van het glazen bouwsystemen, zie glazen bouwsteen.
