schetsplaat



schetsplaat

1. Ook, soms: knoopplaat. Een schetsplaat is een houten of stalen plaat die verschillende bouwdelen aan elkaar verbindt waardoor een betrekkelijk stijf knooppunt ontstaat. Meestal gaat het om liggers en/of diagonalen die constructief correct  met elkaar verbonden worden. De plaat kan de bouwdelen via lassen, bouten of klinknagels met elkaar verbinden.

Bij het verbinden van houten bouwdelen (bijvoorbeeld in een houten kapspant) wordt meestal gesproken over een spijkerplaat.

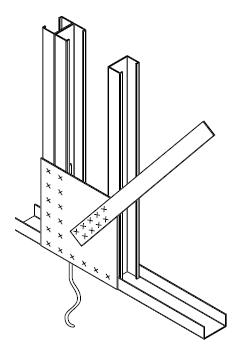

schetsplaat die meer bouwdelen aan elkaar verbindt:

schetsplaat die meer bouwdelen aan elkaar verbindt, staal (foto kevin curley):


een schetsplaat voor het bevestigen van stalen traptreden aan de constructie (bazo):


houten schetsplaat of houten spijkerplaat; deze houten plaat is meestal 1 tot 3 cm dik, om spantbenen bijeen te houden; als er een nokgording is, is deze boven de houten schetsplaat waardoor de driehoek afgeplat wordt (voorstraat kampen):


Eng. junction plate (soms: corner plate, gusset plate)


2. Schetsplaat is de benaming van een hulpmiddel dat wordt toegepast bij de (af)montage van bijvoorbeeld datakabels in speciale goten.


schetsplaat van sendzimir verzinkt staalplaat:


polypropyleen schetsplaat;
klik voor groter (obo bettermann, nbd):
