pluvia



pluvia

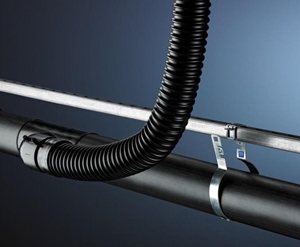

Ook: UV-systeem, UV-afvoer. Pluvia is de merknaam van een speciaal systeem van Geberit om hemelwater af te voeren. Het is (bijna) van merknaam tot soortnaam geworden; langzaamaan werd echter meer de term UV-afvoer of UV-systeem als algemene term gehanteerd voor dit systeem. Traditioneel afwateren van daken gebeurt op de zogenoemde vrijverval manier, d.w.z. het water stroomt door de zwaartekracht en eventueel een afschot naar en door de regenpijp en vandaar naar de riolering. Het water loopt hier langs de binnenkant van de buis waardoor een groot deel gevuld is met lucht. Bij het pluvia-systeem wordt de zogenoemde volvulling toegepast: stap voor stap wordt de gehele, dunne leiding gevuld met water waardoor het water dat al in de buis is een zuigende werking heeft op het water op het dak. De volvulling wordt bereikt door een speciale trechter in combinatie met een juiste dimensionering van het leidingstelsel. De energie voor de onderdruk ontstaat door de het hoogteverschil tussen trechter en uiteindelijk lozingspunt van het water. Om het vrije expanderen van de polyethyleen-leiding (PE) mogelijk te maken kan het PluviaFlex beugelsysteem gebruikt worden (foto geheel onder).

Het pluvia-systeem heeft, vooral voor gebouwen met platte daken, een aantal voordelen:
- de buizen hebben een kleine diameter en zijn daarom makkelijker weg te werken
- er is geen afschot nodig in horizontale leidingen
- er zijn minder afvoerpunten nodig dan bij conventionele afwatering
- door de hogere snelheid van het water treedt zelfreiniging van de slangen op
- een architect ziet soms liever geen afvoerpijp aan de buitenzijde van het gebouw.

Voor meer gegevens zie bij UV-afvoer.

klik op de meeste afbeeldingen voor groter

met het pluvia-systeem zijn minder leidingen nodig (geberit):


Het principe van het pluvia-systeem is al sinds de jaren 1970 of eerder bekend in Scandinavië, toen Ger Pas het tijdens een studiereis daar ontdekte.

Het onderdeel UV bij UV-afvoer is een verkorting van het Finse umpi virtaus (gesloten systeem).

Met dank aan o.m. Geberit.
