muurplaat



muurplaat

1. Een muurplaat is een houten balk die op zijn plat op de muur wordt gelegd (bij een hellend dak) en waarop bv. de gordingen of de gootbeugels bevestigd worden.
Doel van de muurplaat is het dakvlak met de gevel te verbinden en zo de krachten van het dak door te geven aan muur of vloer.
De muurplaat kan verankerd zijn in de gevel (denk aan de isolatie i.v.m. de koudebrug) of aan de vloer, afhankelijk van de plaats van de muurplaat.
Heel soms is de muurplaat van beton als deel van een betongordel.
De aansluiting tussen dakelement en muurplaat moet voorzien zijn van goede luchtdichting, bijvoorbeeld met PVC schuimband.


plaats van de muurplaat:

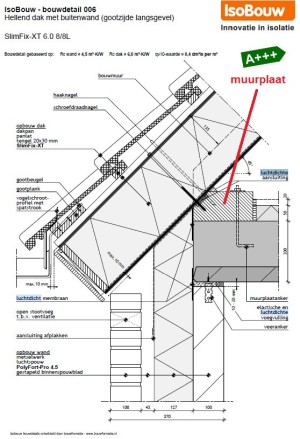

luchtdichte aansluitingen in de buurt van de muurplaat, slimfix-systeem;
klik voor groter (isobouw):


muurplaat, verankerd aan gevel; verankering kan koudebrug vormen (hogeschool utrecht):


muurplaat, verankerd aan zoldervloer; geen koudebrug (hogeschool utrecht):


muurplaat optie 1 bij hemsec stuctural insulated panel sip (sips supply):

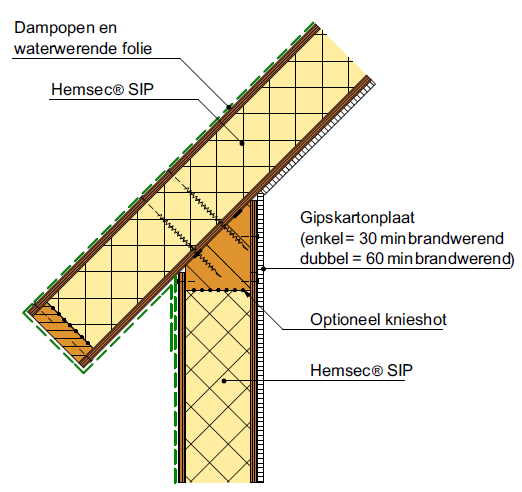

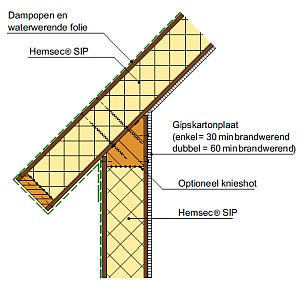

muurplaat optie 2 bij hemsec stuctural insulated panel sip (sips supply):


pvc schuimband tussen muurplaat en dakelement i.v.m. luchtdichtheid;
klik voor groter (unilin insulation):


muurplaat bij een in aanbouw zijnde woning
; klik voor groter (foto joostdevree):


muurplaat met deel van de bevestigingen:


nieuwe muurplaat; klik voor groter (stichting behoud kerkelijke gebouwen groningen-drenthe):


muurplaat bij een flexibele stand van het dakelement;
klik voor duidelijke afbeelding (de mâr):


De term "plaat" in muurplaat is wat vreemd omdat het een balk is, maar denk eraan dat de gebintplaat (als balk op de gebinten) eenzelfde benaming heeft.

Zie ook kantgording en kapconstructies allerlei (figuur B).

Eng. wall plate


2. Een muurplaat is een plaatje dat aan de muur wordt bevestigd bij bv. een douchekraan.


Afbeelding Klusidee.

Eng. wall plate
