draaibrug



draaibrug

De draaibrug is een beweegbare brug die draait om een verticale as. Het brugdek draait dus niet omhoog zoals bij bijvoorbeeld een ophaalbrug, maar naar links of rechts.

De verticale as kan als een pijler in het midden van de rivier staan waardoor de draaibrug twee gelijke armen heeft (de gelijkarmige draaibrug). In geopende stand zijn er zo twee gelijke doorvaartopeningen. Deze brug ligt in evenwicht (links en rechts vrijwel even zwaar).
Als er maar één doorvaartopening nodig is kan een draaibrug worden toegepast waarbij er een korte en een lange arm is (excentrisch; de ongelijkarmige draaibrug). Ook hier zal de brug in het draaipunt in evenwicht moeten zijn en verzwaring van de kortere arm nodig zijn (ballast).
Aandrijving van het openen en sluiten van de draaibrug vindt plaats via het midden.
Het zogenoemde klapperen van de brug moet vermeden worden, mogelijk door een degelijke draai-ondersteuning van het midden.
Remmingwerken
vermijden beschadiging van de geopende arm wanneer die aangevaren dreigt te worden.
Filmpje van het draaien van een draaibrug.


gelijkarmige draaibrug en draaipijler (a) (bruggenstichting):


ongelijkarmige draaibrug, draaipunt (a)  en ballast (b) (bruggenstichting):


draaibrug, abtswoudsebrug voetgangers- en fietsersbrug over de schie, delft;

klik voor het filmpje
, de boot is de brug zojuist gepasseerd (film en foto joostdevree):

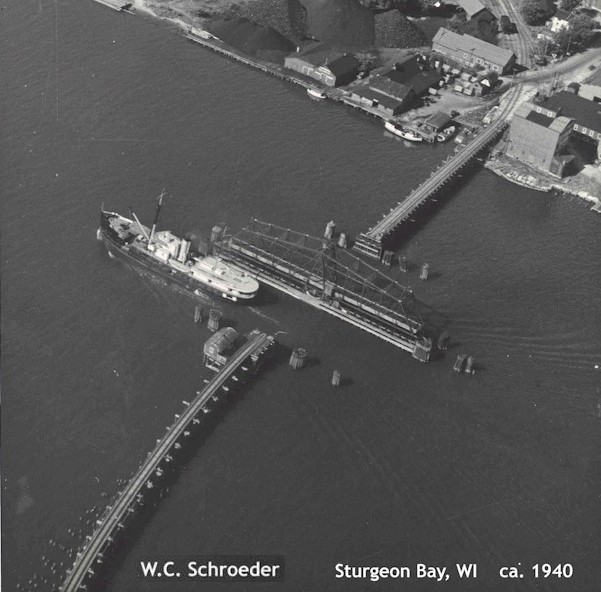

draaibrug, railroadbridge sturgeon bay, wisconsin, usa; klik voor groter (foto w.c. schroeder, ca. 1940, foto-eigenaar andy laurent, greenbayroute):


el ferdan swing bridge, suezkanaal, egypte;
klik voor groter (copyright frank stephan, met dank aan structurae, database for civil and structural engineers):

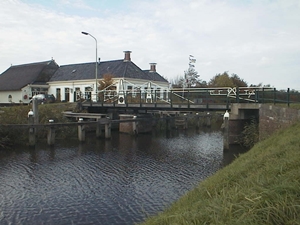

draaibrug, briltil, volgende foto toont het draaipunt; klik voor groter (foto reinder wieling):


het draaipunt van de draaibrug van de foto hierboven (foto reinder wieling):


Eng. swing bridge, pivot bridge
