cannelurevulling



cannelurevulling

Cannelurevulling is een methode om (geperforeerde) geprofileerde staaldaken akoestisch te isoleren (de cannelure is de uitholling van het staaldak, vergelijk de cannelure bij een klassieke kolom).
Cannelurevullingen zijn in profiel gesneden langwerpige blokken steenwol of glaswol met als kenmerken:
- zorgen voor een verbetering van de akoestiek (de absorptie van het geluid wordt bevorderd)
- gaan warmteverlies tegen
- de isolatiematerialen van de vullingen (glaswol of steenwol) werken brandvertragend
- werken gunstig tegen stof en tocht.

Voor verschillende profileringen van het staaldak zijn verschillende vullingen verkrijgbaar.
Afhankelijk van de opbouw van het staaldak kan de cannelurevulling kan aan de bovenzijde of aan de onderzijde plaatsvinden, in ieder geval zó dat de cannelurevulling er niet uit kan vallen. Als de isolatielaag zich aan de onderzijde van de stalen dakplaten bevindt, kunnen zowel de cannelures aan de onderzijde als aan de bovenzijde van de stalen dakplaat plaatsvinden.
De vullingen kunnen ingepakt worden in een zwarte akoestische PE- of HDPE-folie ("brandveilig gemodificeerde HDPE"). Als de cannelures aan de bovenzijde worden gelegd, lijkt de gesealde variant zeer wenselijk.
De gesealde variant heeft het extra voordeel dat tijdens transport, aanbrengen en in het gebruik geen isolatiemateriaal loslaat.

Fysische eigenschappen van Celdex cannelurevulling:


brandklasse (geseald) A2-s1, d0
brandklasse (ongeseald) A1
densiteit (glaswol) 16 kg/m³
geluidsabsorptiecoëfficiënt
(Pro 106, Perfo 3, glaswol, geseald)
0,70
kleur geel
kleur PE Folie zwart
materiaal glaswol
standaard lengte 1.200 mm
thermische geleiding ( λ-waarde glaswol) 0,037 W/mK

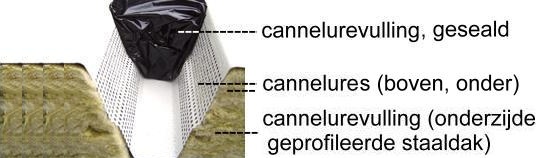

cannelurevulling met akoestische folie (zwart):




voorbeeld van gesealde cannelurevulling, waarover een dakmembraan:

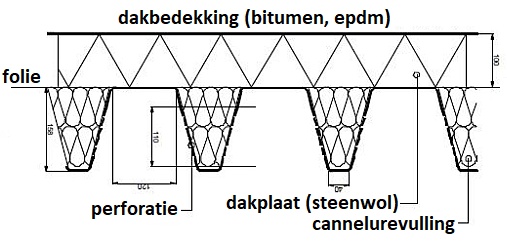

testopstelling absorptieverbetering, met cannelurevulling aan de "ondercannelures"; klik voor groter:


Gegevens van een leverancier (Celdex):
"Celdex Glaswol Cannelurevullingen zijn speciaal ontworpen als akoestische vullingen in cannelures van metalen dakconstructies. De Cannelurevullingen hebben een akoestisch dempende werking en zijn bedoeld om de geluidsabsorptie te verbeteren bij geperforeerde geprofileerde stalen dakplaten. De Cannelurevullingen worden doorgaans vervaardigd uit glaswol, steenwol is ook mogelijk.
Celdex Glaswol Cannelurevullingen worden op maat gecontourd in de vorm van de geprofileerde dakplaat en wordt indien nodig geseald in zwarte PE-folie. De Cannelurevullingen beschermen tegen geluid, brand en warmteverlies Het basismateriaal van de Cannelurevullingen bestaat uit een onbeklede glaswol en heeft brandklasse A1 volgens EN 13501-1. Indien geseald in zwarte PE-folie voldoet de cannelurevulling aan de brandklasse A2-s1, d0 volgens EN 13501-1. Bovendien zorgen Cannelurevullingen voor een optimale geluidsabsorptie."

Documentatie
- Cannelurevulling in vulstroken en vulblokken (van Celdex)
- Testrapport Peutz in opdracht van Rockwool en Dewin.

Met dank aan Celdex, Dewin, Nedtrade (Nedisol), Suprema, Abema.

Eng. metal roof deck infills
