LOD staat vaak voor Level Of Detail en geeft aan tot welk detail het ontwerp is uitgewerkt in het model. Doel van LOD is om aan te geven in welke fase het bouwtraject zich bevindt, welke aspecten er spelen, welke mate van detail er op een bepaald moment is, welke verfijning nog noodzakelijk is, om stapsgewijs te komen tot één exact (3D) model waar bijna iedere belanghebbende mee kan werken en dat uitgangspunt is voor prijsstelling, fysieke bouw en beheer en onderhoud. Het is voor een deel te vergelijken met Google Maps: bij inzoomen komen steeds meer gegevens beschikbaar met steeds meer details waaruit steeds verfijnder gegevens zijn te halen.
LOD staat ook voor Level Of Development en dat is ook inderdaad zo, maar het gebruik van de term Detail is duidelijker. Een eenvoudig voorbeeld. In het beginstadium is bijvoorbeeld vooralsnog belangrijk dát er een deur moet komen, naarmate het ontwerptraject vordert, wordt afhankelijk van de steeds verfijnder functionele eisen steeds duidelijker: de locatie van de deur, wat voor soort deur (gewone deur, draaideur, schuifdeur, boerendeur e.d.), de afmetingen, het materiaal, de draairichting, wel of geen ruit, de kleur, wel of extra eisen brandwerendheid e.d. Tijdens het ontwerptraject wordt ook helder of er conflicten zijn met andere elementen (elektriciteitsleidingen, hemelwaterafvoer e.d.).
De LOD-niveaus worden o.m. toegepast bij BIM-projecten, dus projecten die met een Bouw Informatie Model werken. De gegevens in het BIM-model kunnen immers worden toegepast voor het 2D- en 3D-model, de fysieke bouw, beheer en onderhoud, maar ook voor herbestemming of sloop (welke materialen kunnen hergebruikt worden).

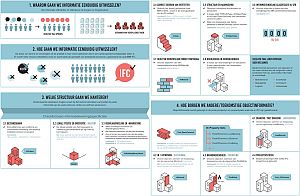

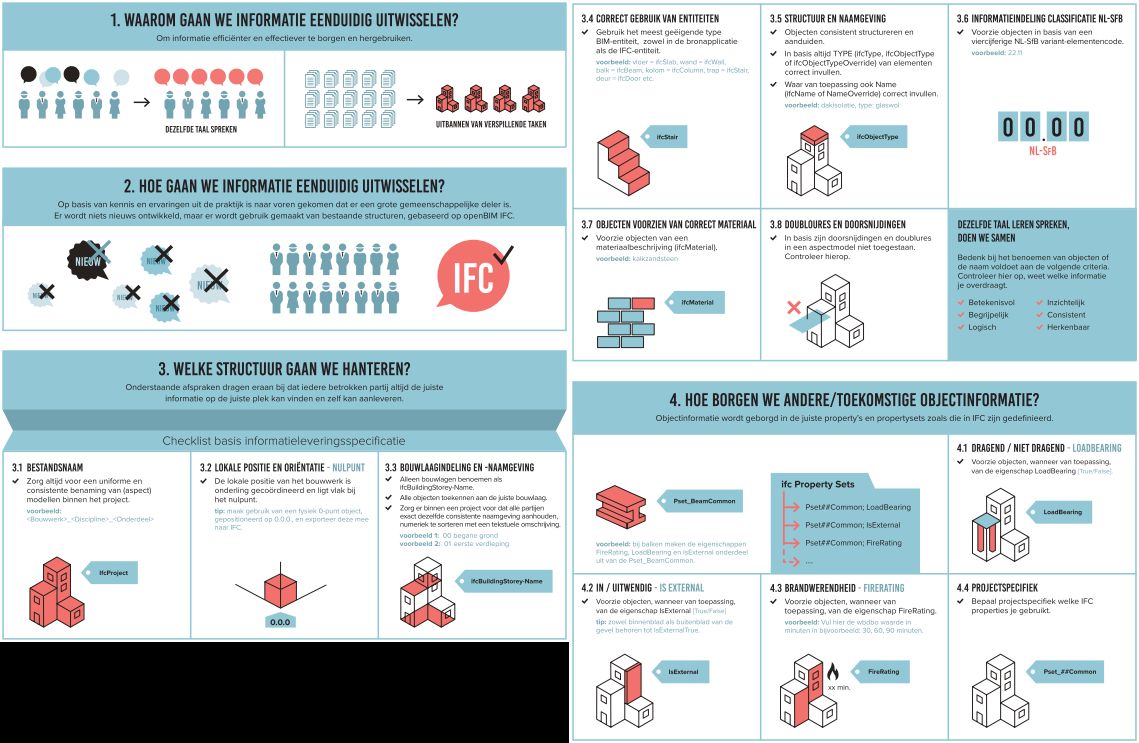

| afbeelding van allerlei aspecten van een bouwproject die met ontwerp, onderdelen, samenhang, planning, beheer, onderhoud en toekomstige bestemming te maken (kunnen) hebben; klik voor groter! (galjema):  |
Omdat het detailniveau sterk afhankelijk is van het ontwerptraject / modeltraject, is het Level of Detail ingedeeld in een aantal niveaus.
|
LOD niveau |
hoofdkenmerken en omschrijving |
|
LOD 100 |
hoofdkenmerken: conceptueel, vraagspecificatie, pakket van eisen, schetsontwerp (SO), vooronderzoek, structuurontwerp, bouwvolumes |
|
|
omschrijving: complex, bouwwerk, ruimte; |
|
LOD 200 |
hoofdkenmerken: geschatte geometrie, voorlopig ontwerp (VO), element cluster |
|
|
omschrijving: schattingen van elementen; |
|
LOD 300 |
hoofdkenmerken: exacte geometrie, definitief ontwerp, detailontwerp (DO) én technisch ontwerp (TO), tekeningen voor vergunningen, bestek, elementen |
|
|
omschrijving: elementen redelijk nauwkeurig gedefinieerd met omvang en locatie; |
|
LOD 350 |
eventueel tussenniveau als project omvangrijk is en technische uitwerking complex is; verfijning van niveau LOD 300, exacte geometrie met verbindingen |
|
|
omschrijving: nauwkeurige informatie/data van elk element, relatie van element met andere componenten, interfaces met andere systemen |
|
LOD 400 |
hoofdkenmerken: technische specificatie, fabricagetekeningen, werkvoorbereiding en uitvoering, werk- en productietekeningen, borderellen, geometrie is gereed voor constructie, bouwdeelcomponenten, bestekposten |
|
|
omschrijving: details voor fabricage, montage, assemblage, installatie op de bouwplaats; |
|
LOD 500 |
hoofdkenmerken: "as built", oplevering en gebruik; uitvoering, exploitatie; gegevensbron voor beheer en onderhoud |
|
|
omschrijving: het model zoals het in werkelijkheid gebouwd is; alle informatie over alle elementen en definities in detail in het model; |
Met dank aan:
- Galjema Ontwerp en Uitvoeringsbegeleiding van Installaties
- Palte Bouwadvies, Engineering & Projectmanagement
- United BIM
- BIM Onderwijs
- Pieters Bouwtechniek
Zie ook BIM en eventueel parametrisch ontwerpen.
