staalframevloer, staalframebouw

De staalframevloer is een systeemvloer waarbij de dragers koudgewalste stalen C- of Sigma-profielen zijn. De koudgewalste stalen profielen van 2 tot 4 mm dik liggen meestal op een onderlinge afstand van 0,6 m zodat plafonds gemakkelijk zijn te bevestigen (gipskartonplaten). De profielen worden in de fabriek samengesteld tot frames. "De frames worden op de bouwplaats samengevoegd volgens de constructieprincipes van houtskeletbouw." Tussen de profielen wordt meestal een isolatiemateriaal geplaatst. De bovenzijde van het staalframe wordt bedekt met een plaatmateriaal, bijvoorbeeld underlayment of OSB. Om geluid en voelbare trillingen (extra) te dempen kan de staalframevloer worden gedekt met een "droge" zwevende dekvloer.

De profielen zelf zijn als prefab te beschouwen.

Voordelen van staalframevloeren:
- de profielen worden vooraf in de fabriek op maat gemaakt (maatwerk)
- de staalframevloer wordt (in delen) in de fabriek samengesteld tot frames (afwijkende maten en vormen zijn goed mogelijk)
- uitkragingen zijn mogelijk (denk ook aan vides e.d)
- doorvoeren van leidingen en aan- en afvoeren zijn gemakkelijk in de profielen aan te brengen
- een traveemaat van 7,5 m is mogelijk zonder tussensteunpunt
- goed te combineren met andere constructies als betonbouw
- optoppen met staalframebouw is goed mogelijk door de geringe massa van ca. 175 kg/m2
- voor renovaties van vooral vloeren van de beganegrond zijn speciale vloerelementen verkrijgbaar (FeNB2 Renovatie vloer)
- mede door het geringe gewicht en het eenvoudige maatwerk worden staalframevloeren vaak toegepast bij herbestemmingen (bijvoorbeeld een extra verdieping bij monumentale of industriële panden met zeer hoge verdiepingen).

Nadelen van staalframevloeren:
- wellicht meer werk dan bij een ander type systeemvloer?

"Door hun samenstelling voldoen staalframevloeren goed aan de doelstellingen van industrieel, flexibel en demontabel bouwen (IFD)."

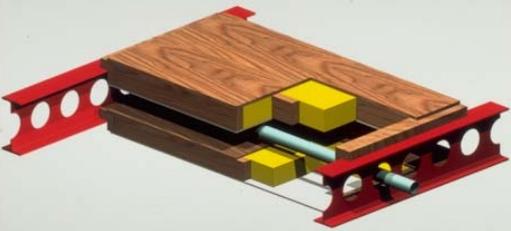

klik op de afbeeldingen voor groter staalframevloer, doorsnede:

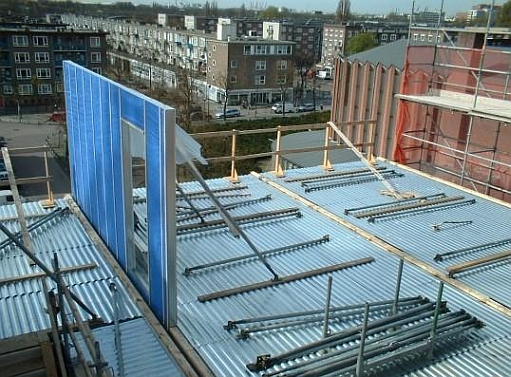

optoppen: monteren van een staalframe (staalframebouw):

optoppen: de staalframes zijn gelegd (staalframebouw):

monteren van een staalframevloerelement:

Documentatie
- Staalframebouw (van Staalframebouw FeNB2)
- Renovatievloeren van staalframe (van Staalframebouw FeNB2)

Met dank aan o.m. Bouwen met staal, Staalframebouw FeNB2.

Zie ook lewis zwaluwstaartplaat.
Verg. wing-vloer.

Eng. steel framing, steel frame floor
