Afschuiven is het verschijnsel dat een deel van een talud
van een grondlichaam langs een meestal halfcirkelvormig glijvlak
naar beneden schuift en zo een ernstige verzwakking van het grondlichaam tot
gevolg heeft. Een grondlichaam is een uit grond bestaande verhevenheid,
bijvoorbeeld een dijk, aarden vestingwal, landhoofd. Wanneer het grondlichaam een barrière vormt tegen het water, kan
afschuiving tot een dijkdoorbraak leiden.
Afschuiven is een faalmechanisme van dijken.
Als de gronddeeltjes voldoende wrijving hebben, kan een evenwichtstoestand
ontstaan en vindt geen afschuiving plaats (zie bij natuurlijk
talud).
Afschuiven, waarbij de samenhang (cohesie) van de gronddeeltjes verzwakt of
verbroken wordt, kan o.m. veroorzaakt worden door:
- teveel water dringt in het grondlichaam, bijvoorbeeld bij langdurige hevige
regenval
- teveel water stroomt over het grondlichaam, waardoor de gronddeeltjes
aan de voet van het binnentalud (aan de landzijde) hun samenhang verliest
- teveel water vindt een weg onder het grondlichaam door; dit wordt piping
genoemd, er loopt kwelwater onder de dijk
door
- langdurige droogte verbreekt de samenhang tussen de deeltjes: het
poriënwater dat aan de samenhang van de grond bijdraagt, is in deze situatie
grotendeels verdwenen
- de massa op het grondlichaam is ter plaatse te hoog waardoor (langzaam)
water uit het grondlichaam wordt geperst en de samenhang van de deeltjes
verandert, bv. bij aanleg van een weg voor zwaar verkeer op een dijk die daar
niet voor bedoeld is
- de samenhang van de deeltjes is te gering, bijvoorbeeld bij een zandlichaam
met een dunne laag veen met gras (bij een zandlichaam zonder veenachtige
toplaag, bv. bij wegenaanleg, is geen sprake van afschuiven van een pakket grond
maar van wegspoelen van de toplaag).

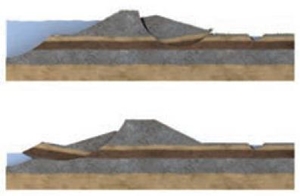

afschuiving bij resp. het binnentalud (polderzijde van de dijk) en het buitentalud: ![]() |

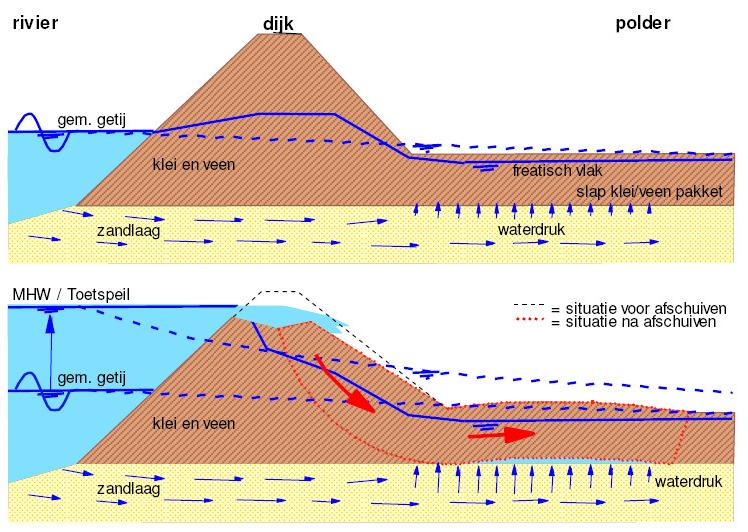

situatie voor en na afschuiven, waarbij de rode lijn het glijvlak aangeeft; klik voor groter: ![]() |

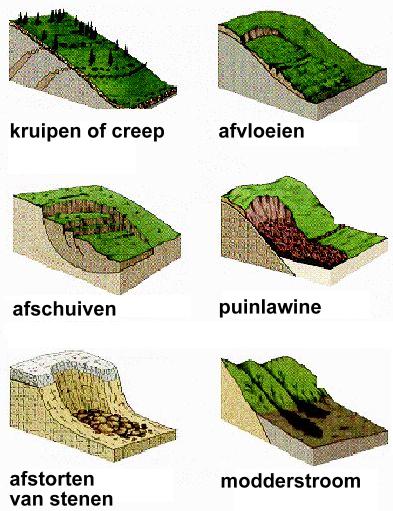

afschuiven is een vorm van een hellingsproces: ![]() |
Met betrekking tot een dijkdoorbraak door afschuiving is een interessante opmerking
van o.m. Deltares: "De kans dat een dijk bezwijkt is voor een aantal faalmechanismen te
verminderen door de dijk te verbreden. Het afschuiven van een talud hoeft niet tot bezwijken van de dijk te leiden als
de dijk zo breed is dat er een voldoende breed stuk blijft staan. Een een bredere dijk is een betere dijk."
Documentatie
- Hoe
sterk is mijn dijk (Deltares)
- Constructies
tegen faalmechanisme (Dijkversterking Bergambacht en Ammerstol)
- Actuele
sterkte van dijken (Aalbers en Hermes)
Met dank aan o.m. Deltares
en Hoogheemraadschap
Schieland en de Krimpenerwaard.
Zie ook bij piping, haakweerstand,
erosie
(hellingsproces), afzanden, geotextiel,
graft, permeabiliteit (doorlatendheid), bsa-granulaat,
schuifspanning,
dijkbewaking.
Eng. to slide, to slip; bezwijken door afschuiving is shear
failure; afschuivingsvlak (glijvlak) is shear plane
