U-profiel, UPN-balk, UNP-balk, UPE-balk



U-profiel, U-balk, U-ligger

Het U-profiel (de U-balk) is een U-vormig profielstaal, meestal voorgesteld als een gekantelde U. De flenzen zijn evenwijdig aan elkaar; het lijf is het staal tussen de flenzen.
In de aanduiding UPN140 (ook: UNP140) is 140 de hoogtemaat in mm, uitgaande van ligging op een flens.

De meest voorkomende vormen van U-profielen zijn:
- de UPE-balk heeft rechte flenzen die overal even dik zijn en dikker zijn dan het lijf; het draagvermogen van de UPE-balk verschilt niet veel van de UPN-balk/UNP-balk ("de weerstandsmomenten van de UPE-profielen zijn over de sterke as, de x-as, gelijk aan die van de UPN-profielen en over de y-as, de zwakke as, zelfs hoger dan die van de UPN-profielen")
- de UNP-balk/UPN-balk (naar U-NormalProfil, echter wonderlijker meestal UPN genoemd) heeft schuine flenzen; de meest gebruikte soort U-balk.


kenmerkend uiterlijk van een u-profiel:

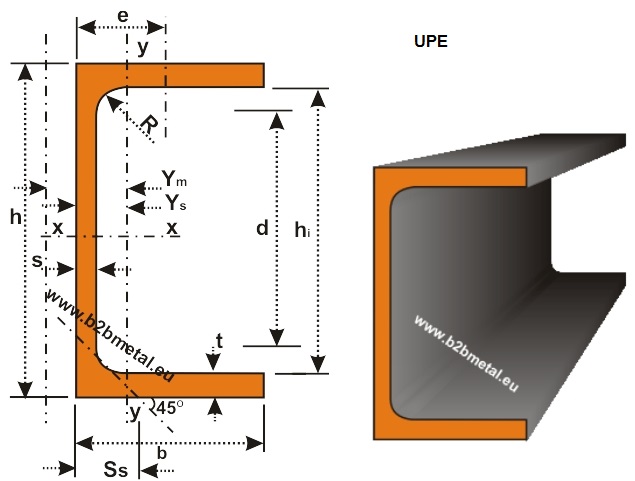

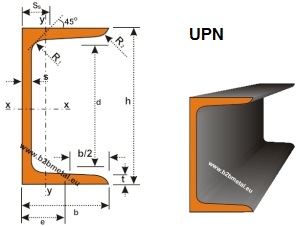

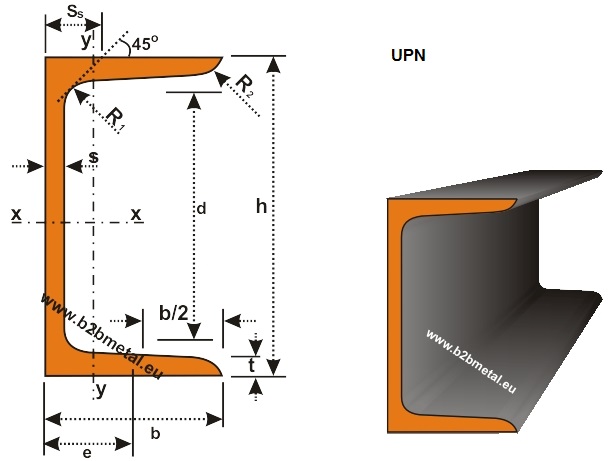

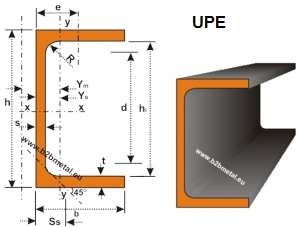

verschillende soorten u-profielen (links
unp/upn, rechts upe):

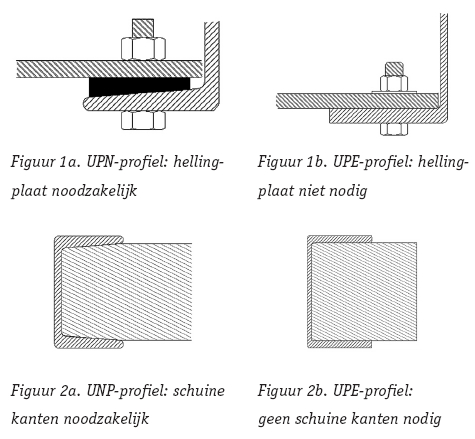

verschillen upe-balk en unp-balk/upn-balk, waardoor de upe gunstiger kan zijn (geen hellingplaat nodig en geen afschuining van de kanten bij invallende balk);
klik voor groter (mcb):


andere afbeeldingen met upe en unp/upn:


twee unp-profielen, gekoppeld met afstandhouders waardoor een soort fors i-profiel ontstaat, om een breder draagvlak te scheppen van 200 mm, om een oude muur erboven te dragen (niet altijd zijn de afstandhouders aanwezig, afhankelijk van wat gewenst is, zie bij puibalk);
klik voor het portaal waar dit de bovenbalk is:


Documentatie
- Draagkracht en afmetingen van UNP-balken / UPN-balken (van Staalhandel Staphorst)

- Afmetingen en andere karakteristieken van UPN-balken (van Bouwen met Staal)

- Draagkracht van UNP-balken / UPN-balken (van Booischotse Metalen)

- UPE als alternatief voor UNP/UPN (van MCB)

Verg. H-profiel, I-profiel, Z-profiel.

Voor liggers zie eventueel ligger, gewalste ligger, hoedligger (petligger), hünnebeckdrager, I-profielkokerligger, patrijspoortligger, plaatligger, profielstaal, raatligger, samengestelde balk, staalverbinding, U-profiel, vakwerkligger, verstijvingsligger, verstijvingsbalk (beton), Vierendeelligger, vollewandligger, vrije oplegging.

Eng. U-section
