sporenkap, spantenkap



sporenkap

Ook: spantenkap. Bij een sporenkap lopen de houten balken (de sporen) van de nok tot de dakvoet, dus schuin omlaag, waarbij de horizontale en verticale krachten uit de kapconstructie worden opgevangen door de steunpunten op de vloer of door de muurplaat
De sporenparen staan op regelmatige afstand van elkaar, waardoor de krachten gelijkmatig worden verdeeld.

Bij grotere overspanningen kan het noodzakelijk zijn om hanenbalken (vroeger), trekplaten (spantbalken) of andere tussen(steun)punten toe te passen. Hanenbalk en trekplaat/spantbalk houden de sporen bij elkaar zodat de zijdelingse krachten (spatkrachten) op bijvoorbeeld de muurplaat minder groot worden. Sommige oude gebouwen hebben een sporenkap, waarvan de sporen door gordingen worden ondersteund, waardoor een deel van het gewicht van het dak op de dwarsmuren wordt overgebracht. Meestal heeft het knieschot geen constructieve waarde, maar soms kunnen de staanders van het knieschot een klein deel van de verticale krachten naar de vloer leiden.

Om de sporen aan elkaar te verbinden kunnen bij de samenkomst van een sporenpaar in de nok spijkerplaten worden gebruikt.

Een origineel sporenkap met dakschild kan als volgt opgebouwd zijn: dakafwerking, dakpannen, panlatten evenwijdig aan de nok, tengellatten loodrecht op de nok, dakbeschot (onderdak), kepers loodrecht op de nok. Uiteraard zal er bij nieuwbouw of verbouw een isolatiepakket en vochtwering worden toegepast.

Linex Prefab is één van de leveranciers van prefab sporenkappen en gordingkappen.

(De andere veel voorkomende kapconstructie is de gordingenkap, waarbij de gordingen van muur tot muur lopen.)

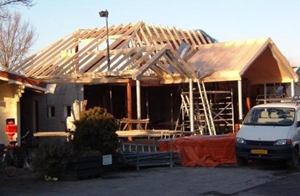

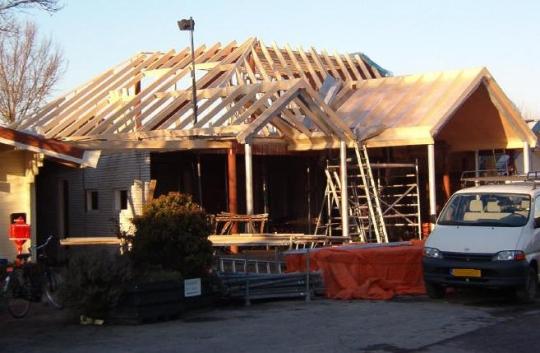

een fraaie sporenkap;
klik voor groter  (bouwbedrijf jobse):

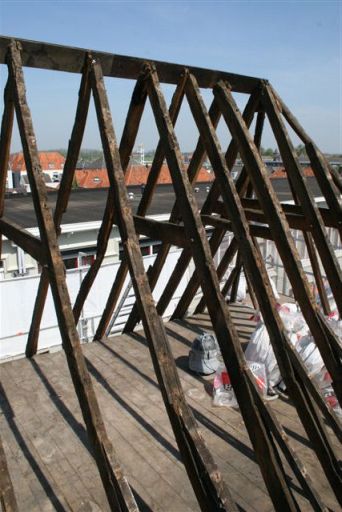

een oude sporenkap met steile helling:

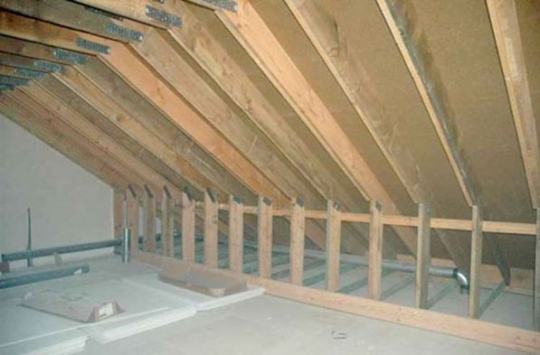

sporenkap met hanenbalken en knieschot;
klik voor groter (hogeschool utrecht):


Zie ook Hellende daken (ppt van Hogeschool Utrecht), dakvormen.

Zie ook jufferkap, jukkenkap.
Verg. spantbeen.

Eng. rafter roof
