ribcassettevloer



ribcassettevloer

Ook: ribbenvloer. (De term ribbenvloer wordt steeds vaker gebruikt.)
Een ribcassettevloer is een systeemvloer die bestaat uit een bovenzijde van een dunne voorgespannen, vrijdragende betonplaat met dikkere zijribben en een isolerende onderzijde van polystyreen (PS of EPS). Het polystyreen geeft ook vorm aan de ribcasettevloer.

De ribbenvloer wordt toegepast als geïsoleerde beganegrondvloer in zowel de woningbouw als de lichte utiliteitsbouw. De maximale overspanning is 6 à 7 meter. Sparingen t.b.v. kruipluik e.d. zijn mogelijk.
De ribcassettevloer wordt vaak voorzien van een druklaag (een gewapende afwerklaag van ca. 50 mm), vooral bij een harde afwerklaag (keramische tegels, natuursteen e.d.) omdat de kans op scheurvorming daardoor aanzienlijk afneemt.
In tegenstelling met de broodjesvloer, waar de vloer bestaat uit betonnen omgekeerde T-balken en vulblokken, wordt de ribbenvloer in één stuk gelegd met de kraan.
In plaats van het gebruik van een traditioneel wapeningsnet kan de spiegel van de ribbenvloer uitgevoerd worden met zelfverdichtend staalvezelbeton, wat de weerstand tegen scheuren vergroot. (De spiegel is hier de betonplaat tussen de ribben.)

Voordelen van de ribbenvloer
- Isolatie en vloer inéén
- Eenvoudige en snelle montage.
- Voordelige keuze (als de beukmaat tot 6 m is, dan is de ribbenvloer een voordelige keuze, zeker bij seriematige bouw). Iets voordeliger dan kanaalplaatvloer.
- In BIM op te nemen.
- Laag eigen gewicht (ca. 210 kg/m2).
- Standaard meterkast- en kruipluik-sparingen. De sparingen kunnen fabrieksmatig tussen de ribben worden aangebracht, maar ook achteraf in de spiegel.
- Geschikt voor enkele bouw en voor seriematige bouw.
- Voorgespannen beton. Eventueel niet-voorgespannen te leveren.

Nadelen van de ribbenvloer
- Minder grote overspanning (tot 7 m) dan kanaalplaatvloer (> 10 m) en breedplaatvloer (met voorspanning tot 10 m, zonder 8 m)
- Ondersteuning uitsluitend lijnvormig (balken of wanden).

Kenmerken van kanaalplaatvloer, ribbenvloer, broodjesvloer, breedplaatvloer

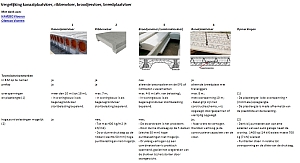

Een groot aantal aspecten van kanaalplaatvloer, ribbenvloer, broodjesvloer, breedplaatvloer (met dank aan Olbecon Vloeren, Havebo Vloeren, Dycore en VBI; klik op de afbeelding voor het Excel-sheet)


Opleglengte
De lengte van de oplegging van de kanaalplaat is mede afhankelijk van de "ondergrond".

metselwerk   beton staal
100 mm 90 mm 80 mm


ribbenvloer / ribcassettevloer "plus 350" (van nieuwpoort prefab beton):


ribbenvloer / ribcassettevloer 1200 en 900 mm breed en de v-vorm tussen de ribben (dycore):

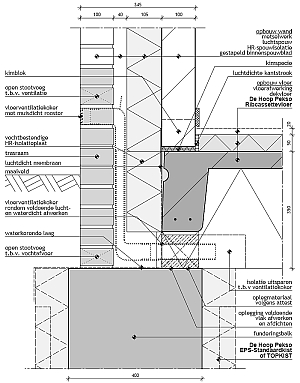

ribbenvloer in zijn omgeving;
klik voor groter! (uit de bouwdetails van de hoop-pekso):


extra brede ribbenvloer "1800";
klik voor groter! (van nieuwpoort prefab beton):


fabrieksmatige sparingen in een ribbenvloer (dycore):


Documentatie
- Bouwdetails Ribcassettevloer (bouwtekeningen van DeHoop - Pekso)

- Een groot aantal aspecten van kanaalplaatvloer, ribbenvloer, broodjesvloer, breedplaatvloer (met dank aan Havebo Vloeren en Olbecon Vloeren)

- Informatie Ribcassettevloer (van Havebo Groep systeemvloeren en prefabbeton)

- Olbecon betonconstructies (kanaalplaatvloeren, ribbenvloeren, combinatievloeren, breedplaatvloeren, wanden. kolommen) (van Olbecon)


Verg. breedplaatvloer en kanaalplaatvloer, die ook toegepast worden voor verdiepingvloeren.
Zie eventueel appartementenvloer.

Eng. waffle slab floor
