portaalspant



portaalspant

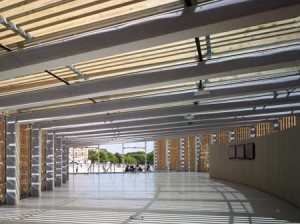

Ook, soms: tweescharnierspant. Een portaalspant is een spantconstructie die in het bijzonder voor hallen is ontworpen, in de vorm van een portaal, d.w.z. met een "horizontale" bovenregel en verticale stijlen. Voordeel van het portaalspant is de grote overspanning (spanwijdte) die mogelijk is, waardoor portaalspanten voor allerlei soorten industriële gebouwen worden toegepast.
De eenvoudigste vorm van een portaalspant is de rechthoekige met stijve hoekverbindingen. Vergelijkbaar met portaalspanten zijn de kniespanten en boogspanten
Het materiaal waaruit het portaalspant bestaat, kan heel verschillend zijn, bijvoorbeeld staal (als gewalst stalen profiel, meestal I-profielen, maar ook als geklonken of gelaste constructie), gewapend beton, hout of gelamineerde spant
Naast deze vollewandconstructie kan een portaalspant worden uitgevoerd als vakwerkconstructie.
I.v.m. de stabiliteit worden hallen vaak voorzien van windverbanden.

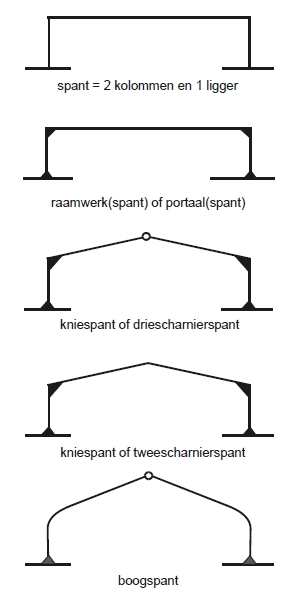

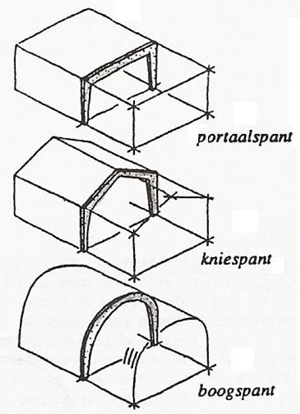

portaalspant, kniespant en boogspant:


Te onderscheiden zijn de volgende portaalspant-achtige constructies, zie de afbeeldingen hieronder:

a. met stijve verbindingen
b. met pendelscharnier (met één scharnierende hoekverbinding)
c. met voetscharnieren, o.m. het driescharnierspant (twee voetscharnieren en één topscharnier; is eigenlijk géén portaalspant!))
d. gekoppelde spanten (meervoudige langshal)
e. met een stijve middenstijl en twee pendelstijlen
f. gecombineerde soorten.


soorten portaalspanten als vollewandconstructie:

stijve verbinding, regel, stijlen:


scharnierende verbinding, pendel- of slingerstijl:


driescharnierspant, middenscharnier en voetscharnieren:


gekoppelde spanten:


portaalspant met stijve stijl én pendelstijlen:


combinatie-portaalspant met ongelijke hoogten:

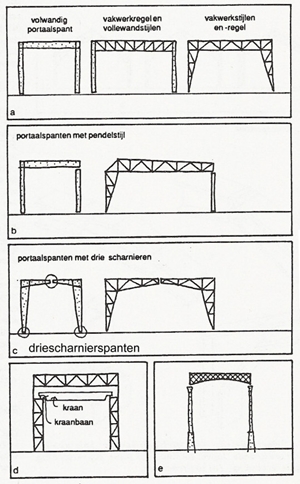

soorten portaalpanten als (gedeeltelijke) vakwerkconstructie:

volwandig portaalspant, vakwerkregel en vollewandstijlen, vakwerkstijlen en -regel, portaalspanten met pendelstijl, portaalspanten met drie scharnieren, kraanbaan;
klik voor groter:

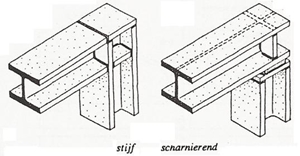

mogelijke hoekverbindingen in een portaalspant, stijf en scharnierend
; klik voor groter:

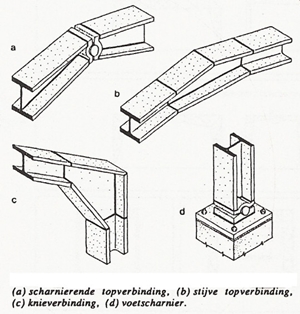

principedetails van verbindingen in kniespanten, met scharnierend topscharnier stijve topverbinding, knieverbinding en voetscharnier; klik voor groter

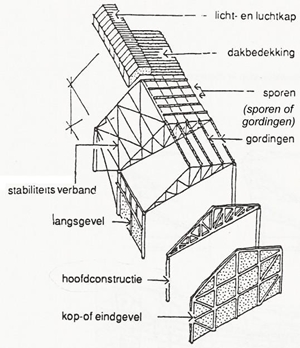

secundaire constructies van een hal,lichtkap, luchtkap, sporen of gordingen, stabiliteitsverband, langsgevel, lkopgevel (eindgevel); klik voor groter:

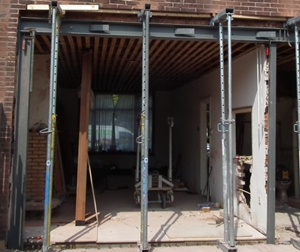

stalen portaalspant toegepast bij de aanbouw van een woning;
klik voor groter (deels zichtbaar; bloem en lemstra architecten):


Afbeeldingen zonder bronvermelding vermoedelijk uit Bouwtechniek in Nederland van Oosterhof e.a. en o.m. Designmagazine Dezeen Architecture.

Eng. portal frame, single-bay frame
