ophaalbrug



ophaalbrug

Ook: klapbrug, wipbrug. Een ophaalbrug is een beweegbare brug die om een horizontale as opendraait, dus waarbij het brugdek "verticaal" beweegt. Waarschijnlijk ontstaan uit de valbrug over de slotgracht; de foto links toont een grote en een kleine valbrug.

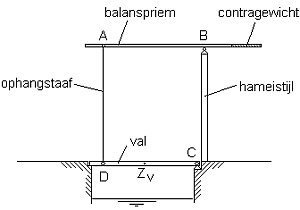

ophaalbrug met balanspriem, contragewicht, ophangstaaf, hameistijl, val en horizontale as (bij c):


De plaats van het contragewicht op de tekening en het zwaartepunt (Zv) van de brug moeten in elke stand van de brug zodanig zijn, dat het geheel is uitgebalanceerd:
- de lijnen door de 4 draaipunten ABCD van de brug in zijaanzicht moeten een parallellogram vormen
- de lijn tussen het zwaartepunt van het val en het draaipunt onderzijde hameistijl en de lijn door het zwaartepunt van de balanspriem met contragewicht en het draaipunt bovenzijde hameistijl moeten evenwijdig lopen
- de som van de statische momenten van het val en van de balanspriem ten opzichte van de lijn door de draaipunten op de hameistijl moet nul zijn.

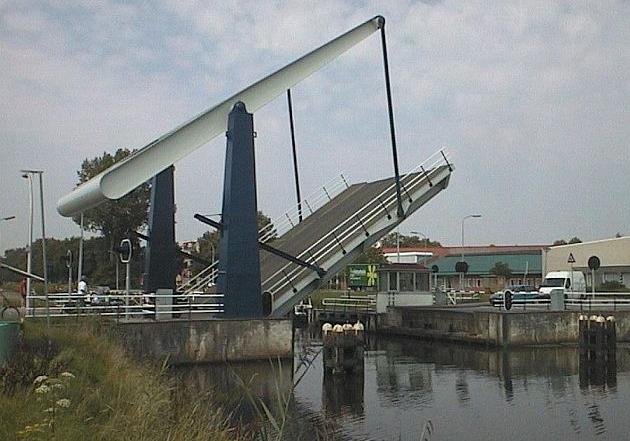

eexterbrug,
foto reinder wieling

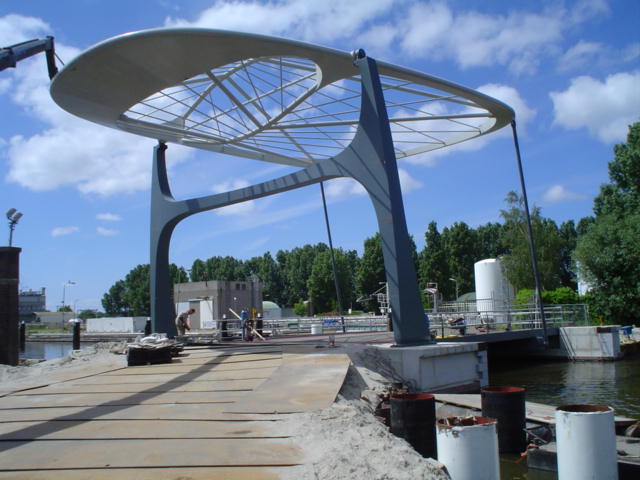

aparte ophaalbrug,
bij calvé, delft

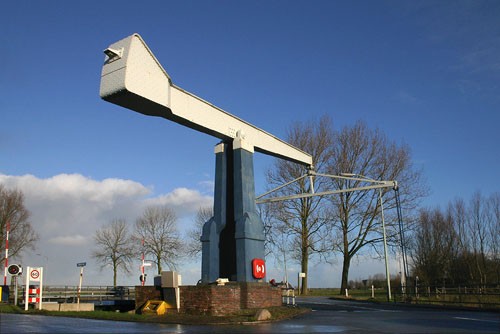

schuin over de weg,
foto henk binnendijk
dubbele ophaalbrug,
foto thomas schlijper

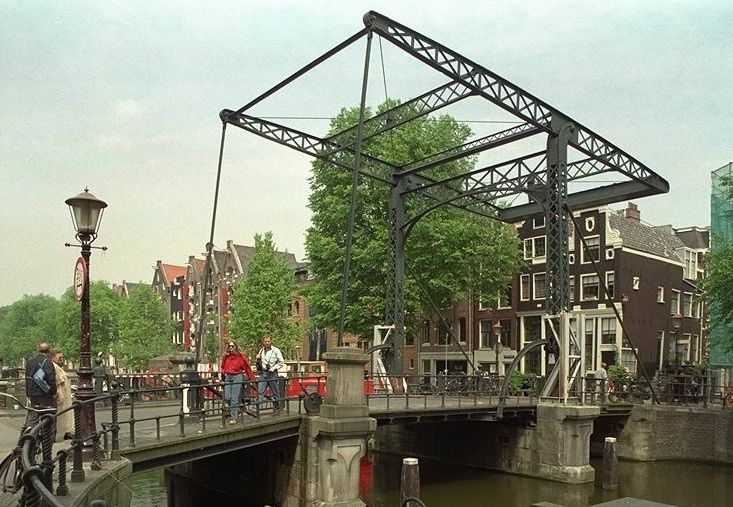

wipbrug brouwersgracht amsterdam twee valbruggen
bij een kasteel


Met dank aan o.m. TU Delft, Henk Binnendijk, Thomas Schlijper, Bureau Monumenten en Archeologie Amsterdam.

Verg. basculebrug.

Eng. drawbridge; dubbele ophaalbrug is double-leaf drawbridge
