Inklemming is een begrip uit de constructieleer en is één van de drie hoofdvormen van opleggingen.
Inklemming van bijvoorbeeld een balk vindt plaats als slechts één zijde van die balk in een vaste constructie is opgenomen, niet kan bewegen in de lengterichting van de balk of dwars daarop (d.w.z. er is geen translatie mogelijk) en er ook geen hoekverdraaiing is (d.w.z. er is geen rotatie mogelijk). Inklemming kan op elke plaats van een constructie voorkomen, hoewel dat vaak puur horizontaal of verticaal is.
Bij de zogenoemde gedeeltelijke inklemming kan enige hoekverdraaiing optreden, in tegenstelling met volledige inklemming

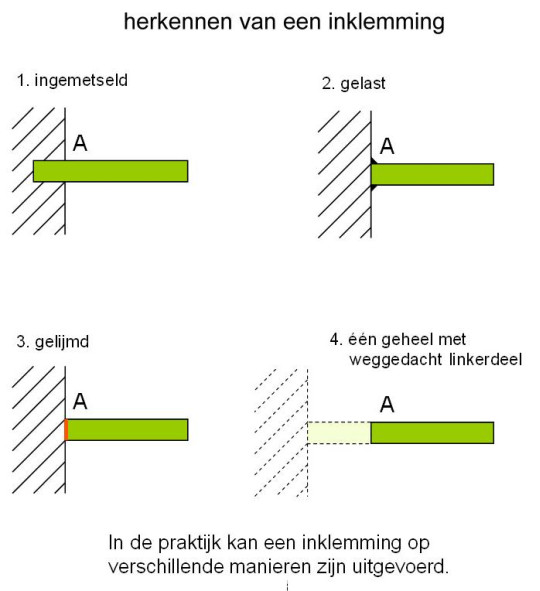

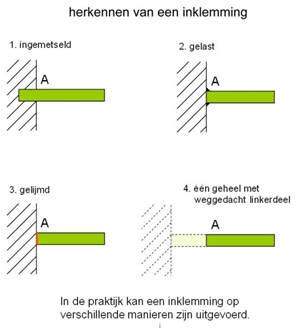

herkennen van een inklemming, ingemetseld, gelast, gelijmd, één geheel met weggedacht linkerdeel:

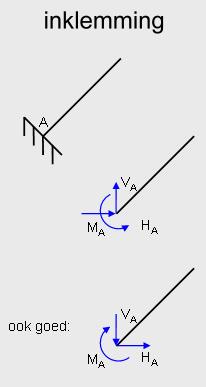

notaties van een inklemming:



inklemming met gelijkmatige belasting en met een puntlast:



Een inklemming oefent op de ingeklemde balk twee onbekende reactiekrachten en één onbekend reactiemoment uit. In een inklemmingspunt A worden deze genoemd HA (horizontale component reactiekracht in punt A), VA (verticale component) en MA (inklemmingsmoment in A), ook wel als Rh (reactiekracht horizontale component), Rv en Mr (M reactie) aangeduid. Bij een statische bepaling geldt sigma HA = 0, sigma VA = 0 en sigma MA = 0.
Voor het eindresultaat maakt het niet uit:
- hoe de stand van de balk is
- hoe de stand van de pijlen ten opzichte van de balk is (zolang ze maar onderling loodrecht zijn)
- welke richtingen je aanneemt (al bestaat de kans dat achteraf blijkt dat je ze "verkeerd-om" hebt aangenomen)
- of je de reactiekrachten "trekkend" of "duwend" tekent.
Voorbeelden van inklemmingen:
- wanneer een balk monoliet verbonden is met een stijve wand, vaak bij oudere balkons
- een toren waarvan de basis is "ingeklemd" in een omvangrijke betonnen fundering.

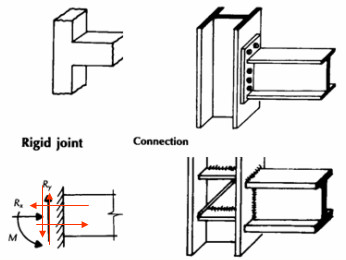

voorbeelden van inklemming van een ligger:


voorbeeld: bij een toren is 110 voet van de 1167 ingeklemd :


Met dank aan Herman Ootes (Novacollege Haarlem), Marc Roos (HRO, Hogeschoool Rotterdam), Industrieel Productontwerp Rotterdam.

Zie oplegging
Verg. roloplegging, scharnier, uitkraging, overstek.

Eng. fixing
