gelamineerde spant



gelamineerde spant, gelamineerd hout

Ook: gelijmde spant, volwand gelijmde spant, gelijmd hout. Het gelamineerde spant is vervaardigd uit aan elkaar gelijmde planken en wel z dat een volledig samenwerkend geheel ontstaat.
Gelamineerde spanten maken meestal deel uit van de dragende constructie van het dak. De krachten van spanten en dak worden soms niet op de muur, maar op de fundering gericht. (Overigens, er was ooit een niet-gelijmde gelamineerde spant, het Emy-spant.)

Enkele voordelen van gevingerlast gelamineerd hout vanuit economisch aspect zijn:
- alleen lang hout, minimaal afkort/lengteverlies
- gelamineerd hout is homogener dan gezaagd hout
- door het verlijmen sterker dan vergelijkbare balken van hout
- de afmetingen van het spant zijn niet meer afhankelijk van de lengte van een boom
- de gerealiseerde vormen zijn legio: in de vorm van een parabool, een cirkel en andere gebogen en geknikte vormen
- zowel voor dragende als niet-dragende constructies
- kortere doorlooptijden, dus hogere productie met bestaande middelen
- minder afvalkosten, het hout is immers 100% bruikbaar
- geen onaangename verassingen meer over afvalpercentages, dus meer zekerheid in de calculaties.

Gelamineerde spanten zijn in bogen te vormen, bijvoorbeeld in S- en C-bogen, fraai van uiterlijk en, zeker bij bogen, sterker dan niet-gelamineerd hout. Voor buitengebruik worden bijvoorbeeld lariks spanten verduurzaamd door wolmaniseren met superwolmanzout-CO.
Heko Spanten
geeft maatregelen voor de bescherming van gelamineerd hout, die ook getoond worden n van de afbeeldingen verderop:
- ruime overstekken (droog houden van de constructie)
- geventileerde constructie
- afdekken van de kopse kant
- buitenconstructie afgedekt met schuine plank
- kolommen niet onmiddellijk op kolomvoet
- hout nooit helemaal inpakken (ventilatie moet mogelijk zijn).

Naast spanten wordt gelamineerd hout ook voor doosconstructies gebruikt. Voorbeeld hiervan is de fietsbrug over de Hollandse IJssel , uitgevoerd als houten doosconstructie van gelamineerd hout: het hout is gelamineerd vurenhout, heeft een laag vochtgehalte en de blokken zijn aan elkaar verlijmd, de brug heeft een dek van gietasfalt. Voor een optimale stijfheid wordt bij wat verder overhangende brugdelen het gelamineerde hout horizontaal gebruikt (horizontaal verlijmd). Voor grotere overspanningen zijn ook houten bruggen met stalen voorspandraden leverbaar.

Gelamineerd hout wordt bij CLT (cross-laminated timber, kruislaaghout, KLH) toegepast in de vorm van constructieve panelen.


klik op de meeste afbeeldingen voor groter

horizontaal en verticaal gelamineerd hout (heko spanten):


volle-doorsnede vingerlas of blok-vingerlas in verticaal gelamineerd hout (heko spanten):

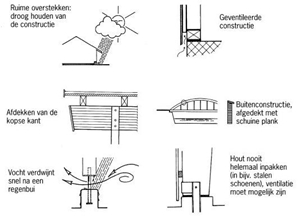

enkele voorbeelden van bouwkundige maatregelen ter bescherming van gelamineerd hout
(heko spanten):


gelamineerde spanten, met koppelingen (korlam houtconstructies):


gelamineerde spanten, gereformeerde kerk, gouda (architectuurnl):


fraai voorbeeld van gelamineerde spant, bomencentrum, baarn (heko spanten):


nog een fraai voorbeeld van gelamineerd vuren van het gewelf van het automobielmuseum, den haag (woodteq houtconstructies):

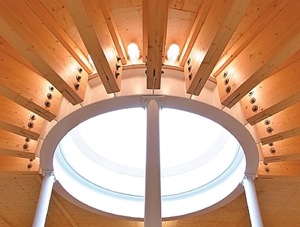

een paar bijzondere voorbeelden van gelijmde houtconstructies van de groot vroomshoop:

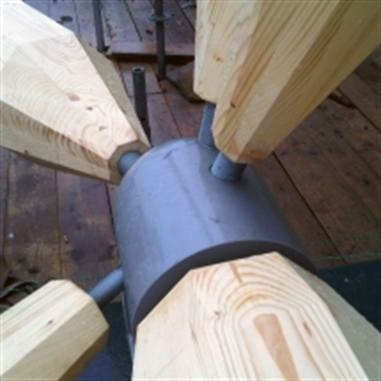

gelamineerd tot "potloden" met stalen kern voor bijvoorbeeld een vakwerkconstructie (de groot vroomshoop):


geen spant maar gelamineerde kruisverbanden (de groot vroomshoop):


geen spant maar een doosconstructie, hier als brugdeel van fietsbrug over de hollandse ijssel, copyright foto marc van den kort (ad):

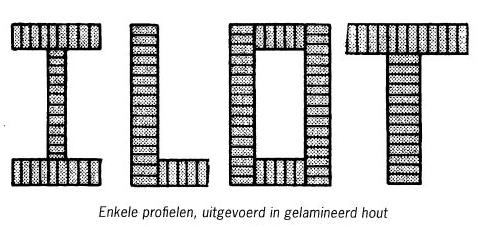

profielen uitgevoerd in gelamineerd hout (heko spanten):


Documentatie

- Gelamineerde spanten (ir. J.G.M. Raadschelders van TU Delft, voor Centrum Hout)

Een mogelijk alternatief voor een gelamineerde spant (van Kerto Mets Wood)
.

De termen laminaat, lamineren e.d. zijn afgeleid van het Latijnse lamina (strook of plaat van stevig materiaal, strip); bron Etymologiebank

Met dank aan AD en Cobouw.

Eng. laminated truss, laminated timber
Eng. ook: engineered wood (daartoe behoort o.m. een gelamineerde balk, een houten I-ligger en laminaat voor de vloer)
