funderingsbalk



funderingsbalk

Een funderingsbalk is een meestal betonnen balk (ligger) waarop het gebouw rust. De funderingsbalk zorgt voor het afvoeren van de krachten (gewicht van het gebouw en wat zich er in bevindt, windkracht, sneeuwdek e.d.) naar de palen van de fundering of naar de funderingsplaat (bij een fundering op staal).

Bij gestort beton in een bekisting ontstaat de funderingsbalk tijdens het harden van de betonspecie (eerste foto).
De prefab funderingsbalk leent zicht bij uitstek voor het overbruggen van hoogteverschillen in de fundering, bijvoorbeeld bij een split-level woning of niveauverschillen tussen de woningen in een rij. De prefab funderingsbalk en de afgeknipte paalkop worden via een soort draadijzer aan elkaar bevestigd.

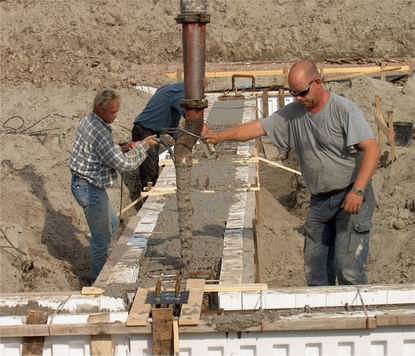

funderingsbalk, in het werk gestort:


prefab funderingsbalk (vroom funderingstechniek):

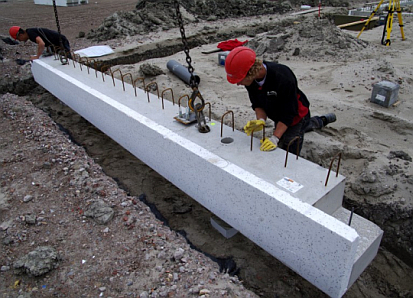

prefab funderingsbalk met isolatie (vroom funderingstechniek):


principe van prefab funderingsbalk en verbinding met de heipaal (wapening):


funderingsbalk uit de romeinse tijd:

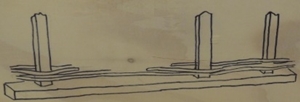

tekening van een funderingsbalkje van een gevlochten wand van het fort bij alphen aan den rijn; de balk werd van gaten voorzien, ingegraven in de grond; in de gaten werden latten gezet waartussen de twijgen werden gevlochten (archeon; foto joostdevree):


Eng. ground beam, grade beam (Am.)
