buigstaat



buigstaat

Ook: buig- en knipstaat. Op de buigstaat staan alle wapeningen van een betonconstructie vermeld met bijvoorbeeld aantallen en diameters, hoe de wapening gebogen dient te worden, waar sparingen moeten komen.
Opstellen van de buigstaat gebeurt aan de hand van de tekening met vereiste wapeningen (wapeningstekening). De buigstaat wordt vaak digitaal vastgelegd. Aan de hand van de buigstaat kunnen labels met barcodes worden afgedrukt die ook een rol kunnen spelen in het productieproces van de betonvlechter; de productiemachines kunnen middels de labels worden aangestuurd. "Middels de koppeling van de in de software aanwezige buigstaat kunnen alle volgende bedrijfsprocessen, inkoop, opslag, tijdstip produceren, tussen opslag en transport, verder worden geautomatiseerd." (Spanberg Betonvlechtwerken)

Ontwerp van de wapening is een activiteit van de constructeur. Bij grote projecten kunnen speciale buigstaatmakers ingeschakeld worden. Invoer voor de buigstaat kan met de hand, maar ook digitaal, bijvoorbeeld via het genereren van wapening uit de elementenbibliotheek of via speciale software zoals een BFW-module.
Bij het samenstellen van de buigstaat speelt mee of de wapening en de samengestelde wapeningsdelen (netten e.d.) arbovriendelijk zijn, i.v.m. fysieke belasting van de medewerker op de bouwplaats.

De buigstaat kan de volgende functies hebben:
- invoer voor de wapeningscentrale/betonvlechter (info voor knipper en buiger), ook om maatwerk te leveren
- informatie over mogelijk prefab te leveren wapeningen (wapeningsnetten e.d.)
- afrekenen van de hoeveelheid wapening met de opdrachtgever
- eventueel: controle op de bouwplaats of de levering van de wapeningen compleet en correct is.

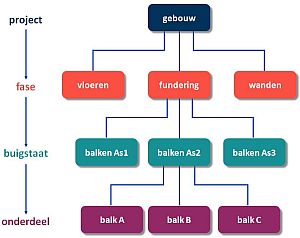

scheatische weergave van een project met betonconstructie en de plaats van de buigstaat (software 3d-elementenmodule bfw lic):


buigstaat tijdens invoer in bfw lic (
klik voor groter!):


van 2d naar 3d in bfw lic (
klik voor groter!):


en de volgende stap met de
bijbehorende buigstaat (klik voor groter!):


een ander voorbeeld van een buigstaat;
klik voor groter! (spanberg betonvlechtwerken):


Documentatie:
- Van vlechten tot monteren wapening (van R. Sagel, Betondag 2014)

Eng. bar bending schedule (BBS)
