bodemwarmtewisselaar, warmtewisselaar



bodemwarmtewisselaar

Ook: BWW. Een bodemwarmtewisselaar is een gesloten bronsysteem voor het verkrijgen van warmte waarbij buizen door warme aardlagen lopen, de vloeistof in de buizen de warmte opnemen van de bodem en deze bovengronds afgeven aan een warmtepomp
Een bodemwarmtewisselaar is dus een manier van energieoverdracht van de warme laag in de bodem naar de vloeistof in de buis en transporteert geen grondwater zoals bij warmte-koude-opslag (WKO). Na afgifte van de warmte aan de warmtepomp zal de koudere vloeistof door een buis weer naar de aardlaag gaan en daar de warmte weer opnemen. Het is dus een volledig gesloten circuit.
De buizen zijn vaak van polyethyleen (PE), de vloeistof in de buis is vaak water met een antivriesoplossing.
Het BWW-systeem is minder efficiŽnt dan het WKO-systeem maar er wordt geen grondwater onttrokken en het brengt geen ongewenste waterstromen in de ondergrond op gang. Laat de terugverdientijd voorrekenen en laat zo mogelijk die gegevens verifiŽren.


schematische schets van de bodemwarmtewisselaar, warmtepomp en vloerverwarming (duurzaamthuis):

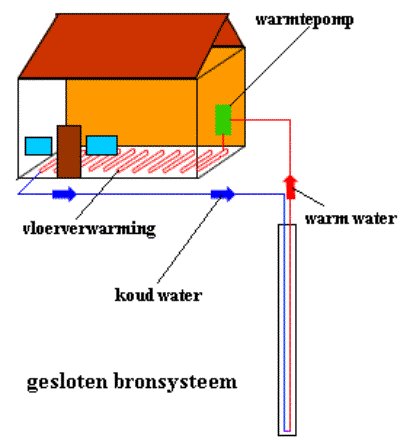

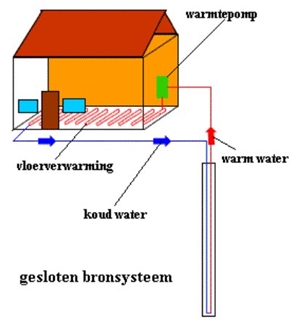

schematische werking van het bww-systeem (liskeshoeve):

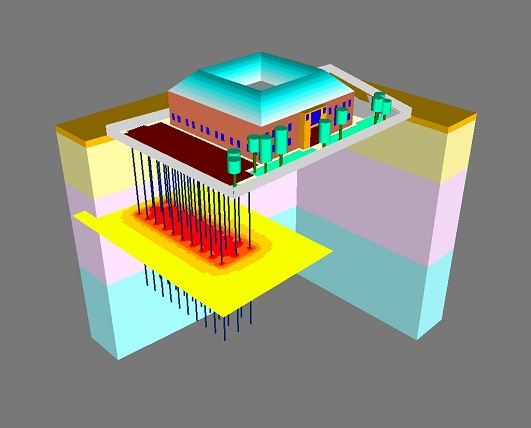

een wat grotere configuratie met meer pijpen (groenholland):


Met dank aan Groenholland, Duurzaam Thuis en Liskeshoeve.

Eng. borehole heat exchanger (BHE)
