bochtscharnier



bochtscharnier

Ook: insteekscharnier, bochtknier; soms: knier, knierscharnier. Een bochtscharnier is een scharnier waarvan de bladen (ongeveer) in het midden haaks zijn omgezet. In oude kozijnen worden de bladen d.m.v. een een speciaal type dunne beitel ingelaten en op het vlak van de stijl met een stalen nagel, soms een schroef, gesloten. Zo'n type beitel kan verschillende namen hebben: knierbeitel, scharnierbeitel, fitsebeitel, fitsenbeitel, vitsbeitel, raambeitel.
De grotere exemplaren kunnen twee lagen ijzer hebben en worden dan dubbele knier genoemd.

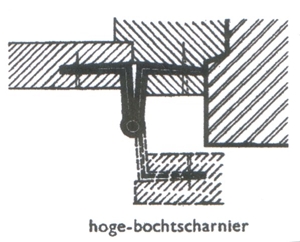

bochtscharnieren (let op plaatsingsrichting):


bochtscharnier in zijn natuurlijke omgeving, leiden (foto hans klinken):


Afbeeldingen Rest. Ostaay, H. Meiberg, P.Hoekstra Smeedwerk, Piet Hoekman bouwkundig advies en Hans Klinken.
Met dank aan Bouwkundige termen van Haslinghuis en Janse en Museum voor de Oudere Technieken.

Verg. verkropt scharnier.

Eng. cranked hinge
