balkdrager



balkdrager

Ook: balkschoen. Een balkdrager is meestal een gegalvaniseerd stalen hulpstuk waarin een balk wordt gelegd. Zo worden bijvoorbeeld balken aan elkaar of aan wanden bevestigd.
Er zijn balkdragers met en zonder lip: de lip is het stukje staal dat over de "hoofdbalk" gaat waardoor de verbinding tussen balken en balkdrager verstevigd wordt. Soms is een lip niet gewenst, bijvoorbeeld wanneer de verhoging van lip en schroef- of nagelkoppen niet gewenst is (wanneer dat deel in het zicht blijft, of als alles exact vlak moet blijven en men geen inkeping in de balk wil maken voor lip en schroeven).
Balkdragers zijn ook verkrijgbaar in zwart; handig bij zwarte of donkere balken die in het zicht blijven (gebruik donkere schroeven of maak die later donker).
Het aantal schroefgaten per balkdrager verschilt nogal; ga na wat van toepassing is.

Soorten "balkdragers", afhankelijk van de vorm en de functie o.m.:
- balkdrager (algemene term)
- raveeldrager (toegepast bij ravelingen)
- regeldrager (voor kleinere balkjes)
- dubbele balkdrager (voor het "doorgaand" verbinden van 2 balken aan elkaar over een muur of een 3e balk er dwars op)
- onzichtbare balkdrager (verborgen of verloren balkverbinders, voor een blinde verbinding)
- balkdrager onder een hoek (bijvoorbeeld 45 graden)
- balkdrager 2 balken verbinden aan kopse kanten
- balkdrager pergola (4-punts)
- balkdrager pergola (muurverbinding)
- schommelverbinding (3-punts, rond).

Wanneer de balkdrager geheel onzichtbaar moet zijn, dan is de blinde balkverbinding toe te passen: een tweetal balkdragers waarvan elk afzonderlijk aan een balk wordt bevestigd en dat in elkaar gegrepen de balken verbindt.
Voor de balkverbinding van pergola's bestaan ook specifieke balkdragers, net als voor schommels met houten ronde palen.

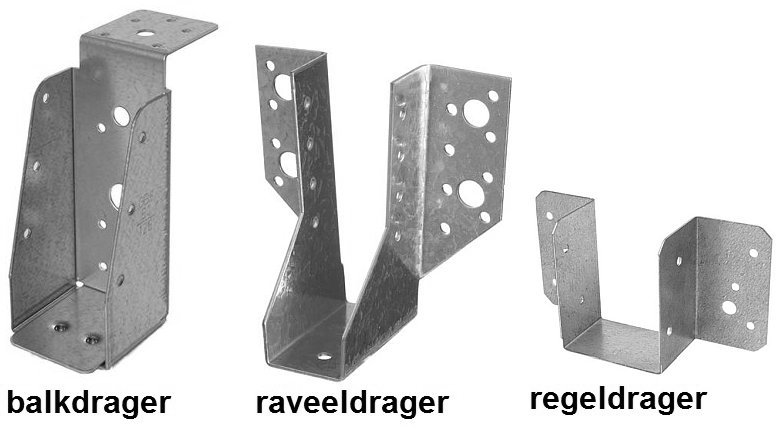

balkdrager, raveeldrager, regeldrager (hoofdtypen)

hoofdtypen balkdragers; balkdrager, raveeldrager (breteldrager), regeldrager;
klik voor groter (wovar ijzer- en metaalwaren):


enkele balkdrager,
met lip (gebr. bodegraven):


balkdrager,
raveeldrager zwaar, zonder lip (gebr. bodegraven):


balkdrager, raveeldrager (bretelbeugel, bretelvoet), met lippen (balkdragers.com):


balkdrager,
zwart, met lip (wovar ijzer- en metaalwaren):


dubbele balkdrager

de dubbele balkdrager verbindt twee balken aan weerszijden van een andere balk of een muur waarop de balkdrager ligt):


onzichtbare balkdragers via blinde verbinding

blinde verbinding,
het resultaat (wovar ijzer- en metaalwaren):


blinde verbinding, onzichtbare verbinding

blinde verbinding, bovenaan de platen in elkaar hakend
(wovar ijzer- en metaalwaren):


blinde verbinding, met zwaluwstaart (balkdragers.com):


twee balken aan de kopse kant verbinden

balkdrager om twee balken aan de kopse kant te verbinden,
gordinglas (gebr. bodegraven):


pergola-balken verbinden

balkdrager
pergola, 4-punts (balkdragers.com):


balkdrager pergola, verbinding met muur (balkdragers.com):


schommel balken of palen verbinden

schommelverbinding voor ronde palen; er is ook een verbinder voor vierkante palen verkrijgbaar (wovar ijzer- en metaalwaren):


Leveranciers zijn o.m. Wovar ijzer- en metaalwaren, Gebr. Bodegraven en Balkdragers.com.

Zie ook raveeldrager, verg. balk-anker en (met betrekking tot de gordinglas) liplas.
Verg. tegeldrager (terrasdrager, plankendrager, balkendrager).

Eng. joist hanger (balkschoen is joist shoe)
