Ook:
liggerbrug, vlakke brug, vlakke plaatbrug, contactliggerbrug. De balkbrug is
het eenvoudigste type vaste brug: een plank of plaat die
het water of het land overspant.
Balkbruggen
met een grote overspanning hebben pijlers om de balk te ondersteunen.
De balkbrug was oorspronkelijk van hout,
maar kan ook in staal of beton worden uitgevoerd, waardoor de brug steviger is.
De belasting op de brug wordt gedragen door de balk. Bij een te grote
overspanning breekt de balk.
Omdat het dek meestal vlak is en de balk meer een "plaat" is, wordt
dit type brug ook wel vlakke brug of vlakke plaatbrug genoemd.
Omdat de balk of plaat op twee of meer contacten ligt, wordt dit type brug ook
wel contactliggerbrug genoemd.

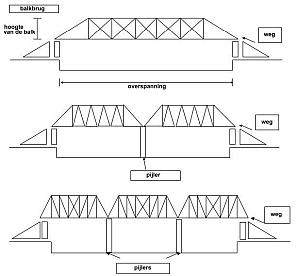

Wanneer
er meer overspanningen zijn (één of meer pijlers) wordt de balkbrug
een liggerbrug met meer overspanningen genoemd.
Een liggerbrug is een andere naam voor balkbrug.
Een kokerliggerbrug is een brug die als kokerligger
is gebouwd; de koker fungeert als de balk (afbeeldingen
verderop).

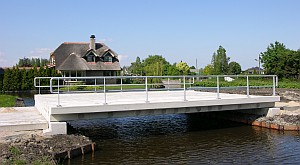

Een plaatliggerbrug is een kokerliggerbrug waarbij de koker niet zo hoog
is (afbeelding verderop).
balkbruggen:
voornaamste lastenverdeling bij een balkbrug:
klik op de meeste afbeeldingen voor groter

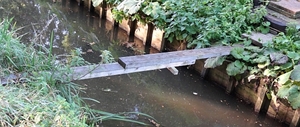

ook met kortere planken is een balkbrug te maken (foto joostdevree):

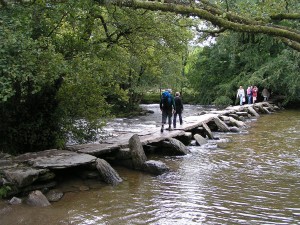

balkbrug met natuurstenen, tarr steps, exmoor, engeland; dit type brug
wordt in engeland "clapper bridge" genoemd, naar het klepperen
(klapperen) van de stenen balken op de stenen pijlers wanneer de brug belopen wordt
(stefan
kühn, wikipedia):

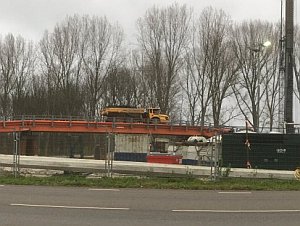

balkbrug van retro
bridge, hier voor tijdelijk gebruik bij de aanleg van de
"a16rotterdam"; net als andere soorten brug ook verkrijgbaar voor permanent gebruik;
klik voor de volledige afbeelding (foto joostdevree):
het oertype van de kokerligger-brug, de brittania bridge over de straat
menai tussen wales en het eiland anglesey, ontwerp van robert stephenson
uit 1846, door brand verwoest in 1970; de gehele hoogte van de brug
is een koker (wikipedia
over de brittania bridge):
