vakwerkligger

Ook: vakwerkspant. Een vakwerkligger is een ligger die bestaat uit vakwerkdelen met als doel de stijfheid van de constructie te vergroten. De vakwerkligger is samengesteld uit staven die een aaneengesloten vormvaste driehoek vormen. Vakwerkliggers worden toegepast bij wat grotere overspanningen.

Vakwerkliggers zijn in verschillende vormen mogelijk (zie de afbeelding onder), bijvoorbeeld als:
- spanten met evenwijdige randen: N-liggers en V-liggers
- Engelse spanten
- Polonceauspanten
- Belgische spanten
- spanten met gebogen bovenrand en rechte onderrand
- spanten met alleen een gebogen onderrand
- spanten met gebogen onder- en bovenrand (sikkelspanten).

De verticale variant van de vakwerkligger is de vakwerkkolom (zie de tweede afbeelding).
De voornaamste typen hoofdligger zijn: gewalste ligger (IPE- of HE-A/B-profiel), plaatligger (vollewandligger), vakwerkligger en raatligger.

Download het West Point Bridge Design Contest computerprogramma en probeer zelf het een en ander uit met de voorbeelden die erbij worden geleverd!

verschillende soorten vakwerkliggers (klik op de afbeelding voor groter, tu/e):

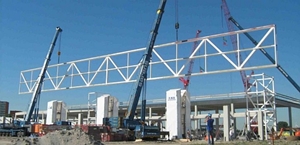

vakwerkligger en vakwerkkolom (agf):

houten vakwerkligger (heko spanten):

vakwerkligger, demka spoorbrug amsterdam-rijnkanaal bij utrecht (bruggenstichting):

Zie ook verstijvingligger en vakwerkbrug.
Eng. trussed beam, (licht) trussed joist, (zwaar) lattice girder,  frame girder, truss girder
